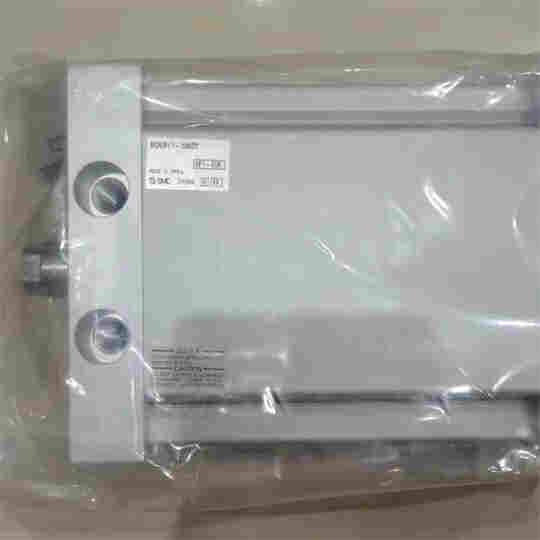

平板式气缸MDUD32-15DZ-M9NV单杆双作用

平板式气缸MDUD32-15DZ-M9NV单杆双作用

D-M9NV磁性开关

GR-S-010润滑脂包

MUB32-PS可换件 密封件组件

MU-D03双耳环

MUZ-025开关安装件

配管口径 1/8

形式 气压式

动作方式 单杆双作用

缓冲形式 垫缓冲

杆端螺纹的种类 M

杆端螺纹尺寸 M8X1.25

*低使用压力 0.05

*使用压力 0.7

保证耐压力 1.05

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～500

杆侧缸盖材质 铝合金

无杆侧缸盖材质 铝合金

缸筒材质 铝合金

活塞杆材质 碳钢

活塞材质 压铸铝

缓冲垫材质 聚氨酯

杆端螺母材质 轧辊钢

活塞杆直径 14

描述 MU 系列 平板式气缸 单杆双作用

椭圆形活塞，节省空间可从多方向安装气缸

小型磁性开关可从4个方向安装

磁性开关不凸出安装槽

行程可达300mm

带磁性开关 (MDU系列: MDU, MDUW)

MDUD32-15D-F7NV

内置磁环 D 内置磁环

安装形式 D 双耳环型

尺寸 32 相当Φ32受压面积

通口螺纹的种类 - M 螺纹,Rc

气缸行程 15 气缸行程 15mm

杆端形状 - 杆端内螺纹

磁性开关型号 M9NV 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 纵引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V)

磁性开关个数 - 2个 或 无
