SMC的高负载吸盘带缓冲器使用

SMC的高负载吸盘带缓冲器使用

ZPX100HBNJ25-B01-A22

ZPT63HBSJ50-B01-A18

ZPT63HBSJ25-B01-A18

ZPT63HBNJ75-B01-A18

ZPT63HBSJ50-B01-A18

ZPT63HBSJ25-B01-A18

ZPT63HBNJ75-B01-A18

ZPT63HBUJ75-B01-A18

ZPT63HBUJ50-B01-A18

ZP 系列 真空吸盘 高负载吸盘 横方向真空引出型 带缓冲器

小型吸盘、小尺寸规格吸盘

  工件的脱离性提高

字段描述 字段取值 取值描述

吸盘直径 100 Φ100

吸盘形状 HB 高负载型(风琴型)

吸盘材质 N NBR

缓冲主体材料 J 铝合金

缓冲器行程 25 25mm

真空引出口螺纹径 B01 Rc1/8

安装螺纹径 A22 M22x1.5

其他特性

字段描述 取值描述

系列 ZP2

真空引出方向 横

订制/产品单独注意事项

使用前，请务必阅读。

SMC的缓冲器安装注意事项

关于安全注意事项.请参考P.391。关于真空元件的共同注意事项以及真空吸盘的共同注意事项.

请参考P.392~395。

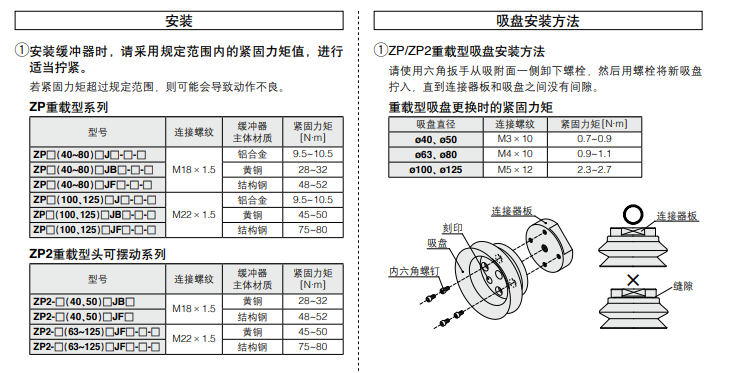

安装

吸盘安装方法

①安装缓冲器时，请采用规定范围内的紧固力矩值，进行

①ZP/ZP2重载型吸盘安装方法

适当拧紧。

请使用六角扳手从吸附面一侧卸下螺栓.然后用螺栓将新吸盘

若紧固力矩过规定范围，则可能会导致动作不良。

拧入，直到连接器板和吸盘之间没有间隙。

ZP重載型系列

重载型吸盘更换时的紧固力矩

缓冲器

紧固力矩

吸盘直径

连接螺纹

紧因力矩[Nm]
