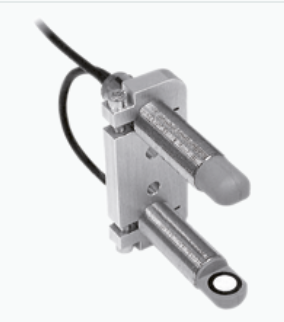

P+F双张材料传感器UDC-18GMA-400-3E1标准模式

P+F双张材料传感器UDC-18GMA-400-3E1标准模式

超声波系统，用于可靠地检测无片材、一张片材或两张片材重叠的情况，特别适用于纸张的检测

不要求进行示教

功能指示器从所有方向均可见

对印刷、彩色和光亮表面不敏感

材料重量范围从 10 g/m2 至过 2000 g/m2

极广的材料范围，从*薄的纸张到薄金属板和塑料薄膜与金属箔

-无，也就是空气

-单张

一双张

微处理器系统进行信号处理，根据信号处理的结果开关输出。自动进行温度和湿度补

偿，

处理电路和传感器头集成在M18的金属外壳中。

响应时间非常短

可编程

感应范围 20 ... 60 mm ，*距离：45 mm

换能器频率 395 kHz

指示灯/操作方法

绿色 LED 指示：检测到单张材料

黄色 LED 指示：未检测到板材（空气）

红色 LED 指示：检测到两张板材

电气技术规格

工作电压 18 ... 30 V DC ，纹波 10 %SS

空载电流 < 80 mA

输入

输入类型 功能输入

0 电平：-UB ...-UB + 1V

1 电平：+UB - 1 V ...+UB

脉冲长度 ≥ 100 ms

阻抗 ≥ 4 kΩ

输出

输出类型 3 路开关输出，NPN，常闭

额定工作电流 3 x 100 mA ，短路/过载保护

电压降 ≤ 3 V

接通延时 大约 1,5 ms

断开延时 大约 1,5 ms

脉冲扩展 *小 120 ms 可编程

和证书

UL cULus ，一般用途，2 类电源

CSA 通过 cCSAus ，通用，2 类电源

CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记

环境条件

环境温度 0 ... 60 °C (32 ... 140 °F)

存储温度 -40 ... 70 °C (-40 ... 158 °F)

机械规格

连接类型 电缆 PVC ， 2 m
