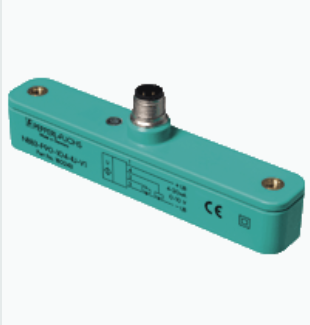

感应式定位系统P+F要求PMI80-F90-IU-V1

感应式定位系统P+F要求PMI80-F90-IU-V1

PMI104-F90-IE8-V15

PMI104-F90-IU-V1

PMI120-F90-IE8-V15

PMI120-F90-IU-V1

根据客户特定参数设置IO-Link接口

同时检测两个阻尼元件

节省成本和时间，不需要特定目标物

ATEX版本(Zone 2/22, Div. 2)可用于危险区域

适应不同设计和长度

模拟量输出 0 V ...10 V/4 mA ...20 mA

测量范围 0 ...80 mm

开关元件功能 模拟、电流或电压输出

物距 0,5 ... 3 mm ， ： 2 mm

测量范围 0 ... 80 mm

线性度范围 1 ... 79 mm

额定值

工作电压 18 ... 30 V DC

反极性保护 反极性保护

线性度误差 在测量范围内：± 0,8 mm

在线性度范围内：± 0,4 mm

重复精度 ± 0,1 mm

分辨率 125 µm

温度漂移 ±0.5 mm (-25 °C ...70 °C)

空载电流 ≤ 40 mA

工作电压指示灯 绿色 LED

功能性安全相关参数

MTTFd 419 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

模拟量输出

输出类型 1 电流输出： 4 ... 20 mA

1 电压输出： 0 ... 10 V

负载电阻器 电流输出： ≤ 400 Ω

电压输出： ≥ 1000 Ω

短路保护 电压输出： 脉冲式

遵守标准和指令

符合标准

 标准 EN 60947-5-2:2007

IEC 60947-5-2:2007

EN 60947-5-7:2003

IEC 60947-5-7:2003

和证书

UL cULus ，一般用途，2 类电源

CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记

环境条件

环境温度 -25 ... 70 °C (-13 ... 158 °F)

机械规格

连接类型 4 针 M12 x 1 连接器

防护等级 IP67
