日本二宮电线NINOMIYA热电偶用连接器NDP-T02-E
来源：深圳京都玉崎电子有限公司
发布时间：2023-11-20 10:07:41
二宮电线工业NINOMIYA热电偶用连接器NDP-T02-E由深圳市京都玉崎电子有限公司优势供应，并提供报价图片！
line; text-align: justify; letter-spacing: 0.01em; color: rgb(17, 17, 17); white-space: normal; background-color: rgb(255, 255, 255);">
| 热电偶 类型 | 使用金属材料 | 产品编号（JIS C1610-1995 2 类颜色） | 产品编号（ASTM E230（旧 ANSI）颜色） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| + 侧面 | -边 | 鉴别 | 放 | 插头 | 杰克 | 鉴别 | 放 | 插头 | 杰克 | |
| K | 克罗梅尔 | 阿梅尔 | 蓝色的 | NDP-T01-K | NDP-P01-K | NDP-J01-K | 黄色的 | NDP-T01-KA | NDP-P01-KA | NDP-J01-KA |
| J | 铁 | 铜镍合金 | 黄色的 | NDP-T01-J | NDP-P01-J | NDP-J01-J | 黑色的 | NDP-T01-JA | NDP-P01-JA | NDP-J01-JA |
| 时间 | 铜 | 铜镍合金 | 茶 | NDP-T01-T | NDP-P01-T | NDP-J01-T | 蓝色的 | NDP-T01-TA | NDP-P01-TA | NDP-J01-TA |
| 乙 | 克罗梅尔 | 铜镍合金 | 紫色的 | NDP-T01-E | NDP-P01-E | NDP-J01-E | 紫色的 | NDP-T01-EA | NDP-P01-EA | NDP-J01-EA |
| R* | 铜 | 铜合金 | 黑色的 | NDP-T01-R | NDP-P01-R | NDP-J01-R | 绿色的 | NDP-T01-RA | NDP-P01-RA | NDP-J01-RA |
line; text-align: justify; letter-spacing: 0.01em; color: rgb(17, 17, 17); white-space: normal; background-color: rgb(255, 255, 255);">
| 标准用 | 产品编号 |
|---|---|
| 电缆夹 | NDC-S |
| 悬臂式电缆夹 | NDC-SS |
| 适配器 | NDA-S |
| 面板安装支架 | NDP-S |
| 方垫圈 | NDW-S |
| 热电偶 类型 | 使用金属材料 | 产品编号（JIS C1610-1995 2 类颜色） | 产品编号（ASTM E230（旧 ANSI）颜色） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| + 侧面 | -边 | 鉴别 | 放 | 插头 | 杰克 | 鉴别 | 放 | 插头 | 杰克 | |
| K | 克罗梅尔 | 阿梅尔 | 蓝色的 | NDP-T02-K | NDP-P02-K | NDP-J02-K | 黄色的 | NDP-T02-KA | NDP-P02-KA | NDP-J02-KA |
| J | 铁 | 铜镍合金 | 黄色的 | NDP-T02-J | NDP-P02-J | NDP-J02-J | 黑色的 | NDP-T02-JA | NDP-P02-JA | NDP-J02-JA |
| 时间 | 铜 | 铜镍合金 | 茶 | NDP-T02-T | NDP-P02-T | NDP-J02-T | 蓝色的 | NDP-T02-TA | NDP-P02-TA | NDP-J02-TA |
| 乙 | 克罗梅尔 | 铜镍合金 | 紫色的 | NDP-T02-E | NDP-P02-E | NDP-J02-E | 紫色的 | NDP-T02-EA | NDP-P02-EA | NDP-J02-EA |
| R* | 铜 | 铜合金 | 黑色的 | NDP-T02-R | NDP-P02-R | NDP-J02-R | 绿色的 | NDP-T02-RA | NDP-P02-RA | NDP-J02-RA |
line; text-align: justify; letter-spacing: 0.01em; color: rgb(17, 17, 17); white-space: normal; background-color: rgb(255, 255, 255);">
连接器本体
适配器
电缆夹
面板安装支架
方垫圈
面板（6P规格）*仅限微型连接器
line; color: rgb(0, 64, 152); white-space: normal; background-color: rgb(255, 255, 255);">面板规格
line; text-align: justify; letter-spacing: 0.01em; color: rgb(17, 17, 17); white-space: normal; background-color: rgb(255, 255, 255);">材质 = 铝（约 1.0mm 厚）
面板表面处理 = 阳极氧化铝，带发丝
安装孔尺寸 = 86mm x 31mm（值）
螺丝孔 = M3.5
line; text-align: justify; letter-spacing: 0.01em; color: rgb(17, 17, 17); white-space: normal; background-color: rgb(255, 255, 255);">line; background: transparent; color: rgb(0, 64, 152); text-decoration: underline; transition: all 0.1s ease-out 0s; font-size: 16px;">单击此处查看目录 (PDF)

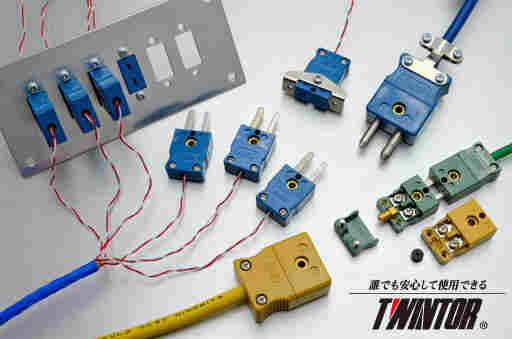

产品照片（与twinter组合示例）
适配器
| 用于微型 | 产品编号 |
|---|---|
| 电缆夹 | NDC-M |
| 悬臂式电缆夹 | 质谱联用仪 |
| 适配器 | NDA-M |
| 面板安装硬件 | 新民主-M |
| 面板（6P规格） | NDH-M-6 |
| 方垫圈 | NDW-M |
line; color: rgb(0, 64, 152); white-space: normal; background-color: rgb(255, 255, 255);">热电偶连接器twinter使用示例
- line; list-style-position: initial; list-style-image: initial; color: rgb(17, 17, 17); white-space: normal; background-color: rgb(255, 255, 255);" class=" list-paddingleft-2">
连接器：NDP-J02-K
连接产品：0.32 x1P KH 涂层热电偶连接器：NDP-P01-E
连接产品：铠装热电偶连接器：NDP-J01-E
连接产品：7/0.3 x1P EX-G 补偿导线连接器：NDP-P01-KA
连接产品：7/0.1 x1P KX-SR 补偿引线卷曲 ASTM 标准连接器：NDP-P02-K
连接产品：0.32 x1P K-6F 涂层热电偶线
line; color: rgb(0, 64, 152); white-space: normal; background-color: rgb(255, 255, 255);">产品通用规格
外壳
材料：PPS
耐热温度范围：-50°C 至 +260°C
连续使用温度：+220°C
阻燃剂：UL94V0
绝缘电阻：4×10 16 Ω·cm
耐化学性：与氟树脂相媲美的优异耐化学性。适用于一般有机溶剂。
耐油性：对矿物油、油脂、柴油、轻油有良好的抵抗力。
*由于PPS外壳材料的特性，不同批次的色调可能略有不同，但这
并不影响产品性能。连接部分
连接部分材料采用热电偶材料*，因此无需特殊校正。
即使环境温度不稳定，也能进行准确测量。
*R型twinter的连接部分采用补偿导体材料。拧紧
扭矩 注意不要将螺钉拧得过紧。建议拧紧扭矩为 8.9cN･m。
此外，我们建议*拧紧扭矩为 16cN･m。
请注意，如果紧固力过 16cN･m，外壳等可能会损坏。电缆夹
电缆夹有双面 (NDC-M) 和单面 (NDC-MS) 类型。
对于正常应用，我们建议使用悬臂夹具 (NDC-MS)。
