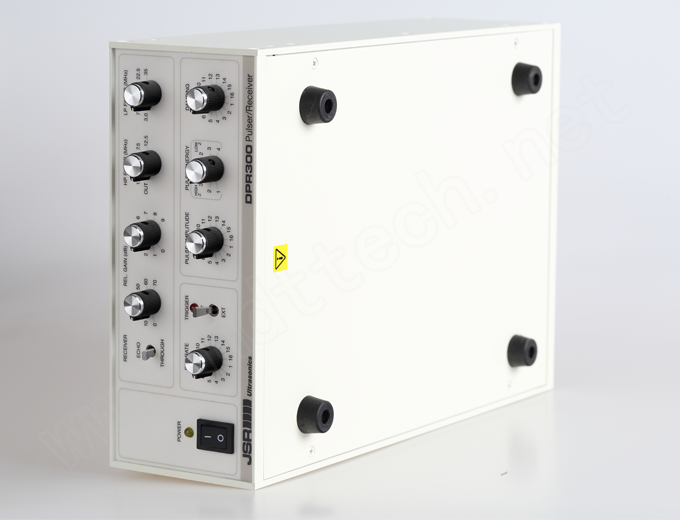

DPR300是通用的超声波脉冲发生器/接收器,有着广泛的用途。
DPR300可以在制造过程中配置成手动控制、PC控制或手动与PC同时控制的脉冲发生器/接收器。DPR300部
件由前面板和远程PC控制组成,设备受两者设置的控制,每个仪器的设置值为前面板或远程命令*接
收到的值。
DPR300接收器可应用在带宽为35MHz,50MHz时,DPR300发生器可应用于475v和900V振幅范围内。用户须
通过阅读本产品操作手册第六节的脉冲重复频率命令,熟悉配置900 V的DPR300脉冲发生器的操作规定。
在一个典型的DPR300应用程序内,DPR300脉冲发生器产生一个高电压电激励脉冲,这种脉冲适用于仪器的
T / R连接器。超声波传感器通过50Ω同轴电缆连接到T / R连接器,用来激发脉冲的电能转换成经材料
测试或媒介传播的超声波脉冲。提供四个能量等级、十六个振幅等级、两个脉冲发生器阻抗等级,
DPR300能适应传感器使用的激励脉冲的各个特性。DPR300的十六个阻尼等级使传感器能够适应较宽
的阻尼范围。
DPR300配置为脉冲回波模式操作方式,测试材料的接口或缺陷的反射声回波被转换成电子信号,由传感
器输送至dpr300 T / R连接器。低噪声dpr300接收器放大这些电子信号,信号再通过可调节的高通滤波
器和低通滤波器传输。dpr300接收器的增益可在13分贝至66分贝范围内调节,有六个高通滤波器和六个
低通滤波器用来设置带宽限制的接收器频率响应,放大和滤波后的信号将在仪器接收器的输出连接器处
得到。
DPR300也可在独立的接收传感器上使用,用于已通过材料测试或媒介传播的检测声脉冲的传输方式操作
。第二个传感器通过连接器连接到DPR300接收器,接收到的信号将如上所述的回波模式操作处理。
DPR300允许外部设备如A / D数字化仪板或示波器同步进行脉冲发生器操作,为了促进这一点, 当仪器在
外部触发模式条件下,Trig/同步连接器的脉冲可以用来同步触发脉冲发生器。另外,当DPR300配置为内
触发模式,Trig /同步连接器输出短脉冲,同时产生激励脉冲。除了计算机接口连接器,其它所有
DPR300上的连接器为BNC类型。
脉冲发生器:
•脉冲类型:负尖脉冲。
•高压电源:100V至475V或100V至900V,可精密调节。在每个电压范围内,拥有16个独立的增量相等的电
压可供选择。
•初始过渡(下降时间)小于5 ns(10-90%)为典型的475V脉冲发生器。
•脉冲振幅:峰值475v或–900V。其幅度取决于能量、阻抗、阻尼控制设置和脉冲类型。
•脉冲能量:*低1.55μ焦耳,3*04μ焦耳(475v脉冲发生器)。取决于能源和电压设置
•脉冲持续时间:通常10-70 ns半*值(负荷50Ω)。取决于能量,阻抗和阻尼控制;
•阻尼:16个阻尼分度值:331、198、142、110、92、77、67、59、52、47、43、39、37、34、32和30欧
姆。
•模式:脉冲回波或通过传输。
•通过模式隔离:通常是80分贝(10 MHz)。
•脉冲重复频率:内部:100Hz至5 kHz(475v脉冲发生器),900V的脉冲发生器限制使用。
•外部:0 - 5 kHz(475v脉冲发生器),900V的脉冲发生器限制使用。
•同步输出*值:5 V,tr<30ns,tw = 50 ns.min。
•TTL和CMOS兼容:负载阻抗的*小值是50Ω
•脉冲触发源:通过计算机在内部振荡器和外部源之间选择。
•外部触发输:3 - 5 V的正向脉冲。触发将同步发生在触发信号的前沿。TTL和CMOS兼容。
接收器:
•增益:1 dB步13至66分贝,由主机控制;
•相度:0。(同相);
•输入阻抗:500Ω(透射传输);
•带宽:001 - 35 MHz(3分贝)或001–50MHz(3分贝);
•高通滤波器:直流1、2.5、5、7.5和12.5 MHz;
•低通滤波器:3、7.5、10、15和22.5(35 MHz带宽)或5、10、15、22.5、35(50 MHz带宽);
•接收器噪声:通常是以输入峰值为49μV时作参考(在60 dB增益,带宽为35 MHz时测量),或以输入峰
值为59μV时作参考(在60 dB增益,带宽为35 MHz时测量);
•输出阻抗:50 Ω ;
•输出电压: 在50Ω时±5 V;
PC或兼容的控制计算机:
•接口:通过RS-232串口使用RJ45型8-conductor电缆双向通信;
•软件:基于Windows的GUI控制程序和SDK是免费提供的;
Windows 2000,Windows XP,Windows Vista和Windows 7。LabVIEW公司提供驱动程序。
环境条件:
•操作温度0~50℃
•工作湿度:相对湿度0至80%(非冷凝)。
10.4其他
•电压:100VAC / 120VAC / 220VAC / 240VAC,50 / 60赫兹。
•功率:10 W
•尺寸:宽216mm x 高89mm x 深304.8mm
•重量:4.54公斤
•操作温度:0~50℃
•保险丝:25A 250V 3AG型慢吹玻璃保险丝
•*注:以上数据均在25℃室温时测得
