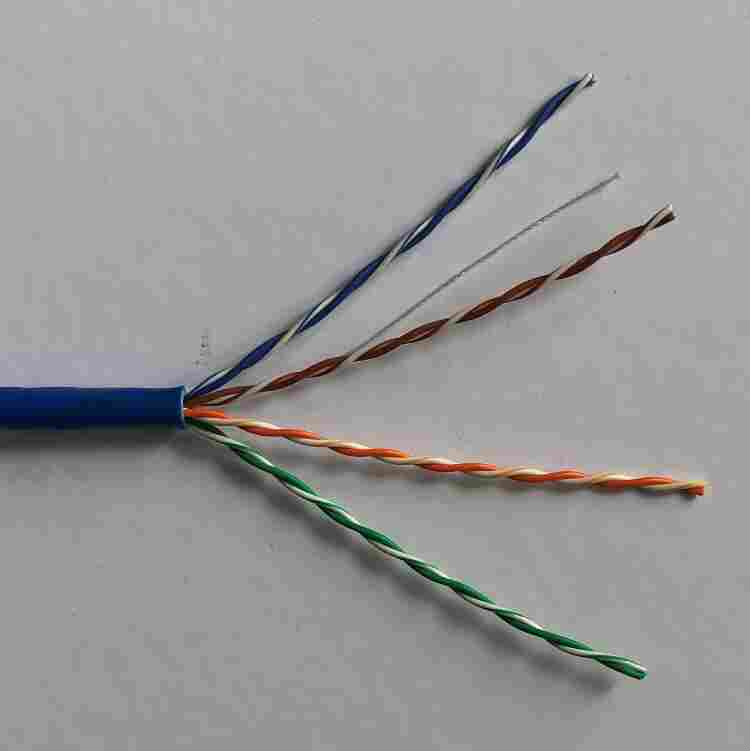

煤矿用阻燃通信电缆MHYV4*2*0.5mm

煤矿用阻燃通信电缆MHYV4*2*0.5mm

执行标准：MT818.14-1999  YD/T1019-2001

一、 产品名称及型号规格

产品名称：煤矿用阻燃通信电缆MHYV4*2*0.5mm

1. 电缆型号和规格：FTP  4×2×0.5+2×0.75

二、 导体材料和结构

五类屏蔽网线导体采用1/0.5mm无氧铜丝偏差±0.02mm

电源线  2×0.75 铜丝采用24/0.2

三、 绝缘芯线构造及颜色

1. 绝缘线芯数量：8芯（4对）
2. 颜色：白（蓝）蓝，白（橙）橙，白（绿）绿，白（棕）棕
3. 绝缘材料：高密度聚乙烯
4. 绝缘外径：0.8±0.02mm

四、 屏蔽材料和结构

1. 铝箔（麦拉带）屏蔽。

五、 护套材料及颜色

1. 采用灰色（可以根据需要采用任意颜色）阻燃聚氯乙烯护套。

六、 煤矿用阻燃通信电缆MHYV4*2*0.5mm成品电缆特性

1. 弯曲半径：小于电缆直径的10倍

七、 测试电压

导体间DC1.0KV/1min

0.75的试验电压2KV/5min

八、 电缆的使用温度

温度范围：-20℃-60℃

安装温度不低于0摄氏度

十、煤矿用阻燃通信电缆MHYV4*2*0.5mm电气性能

1.单根0.5导体直流电阻*值9.5Ω/100m

0.75的直流电阻*值26Ω/100m

2.20摄氏度时绝缘电阻大于等于5000MΩ

2×0.75的绝缘电阻大于等于36.7MΩ

3.工作电容*值5.6nf/100m

4.特性阻抗（at1MHZ-100MHZ）100±15%

5.转移阻抗at1MHZ和10MHZ时为50mΩ/m和100mΩ/m

6.衰减at1-100MHZ

At5/62.5/100MHZ

≤（3.2/6/9.5/12.1/.0）dB/100m

十一、近端串音衰减at1-100MHZ

At5/62.5/100MHZ

    ≥65.3/56.3/50.3/47.2/45.8/42.9/38.4/35.3dB
