E3ZG-D81设置说明书

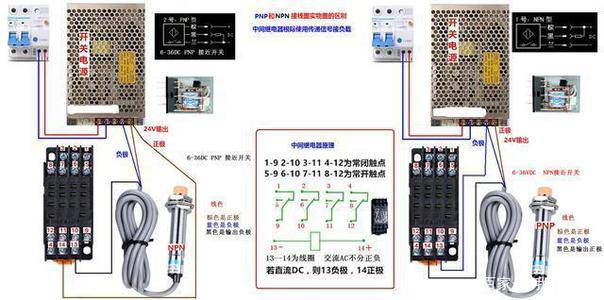

欧姆龙E3X-HD10光纤放大器，是欧姆龙公司生产的NPN型双数显光纤放大器。此产品利用红色4元素发光二极管做为光源，电源电压DC12～24V，导线引出2m。

DPC指示灯：启用DPC（dynamic power control动态功能控制）功能时亮灯。

ST指示灯：执行ST（smart tuning智能调谐）时亮灯。

灵敏度设定TUNE按钮：检测有工件和无工件时各按一次。ST指示灯亮灯。

阀值显示：绿色数字。

受光量：红色数字。

阀值微调（UP+/DOWN-）按钮：绿色数字的阀值发生变化。

切换（MODE）按钮：按住此键3秒以上，放大器进入设定。再按住3秒返回检测。

输出切换（L/D）按钮：按1次即可切换L/D，同时L/D指示灯切换。

光量（受光量已饱和时）：同时按TUNE和MODE键。

设定初始化：先按TUNE键不放，再按L/D键3秒以上，按UP/DOWN键选择rst，按MODE键确定，按UP/DOWN键选择rst in it，按MODE键确定，使所有设定内容初始化。

按键锁定：同时按UP或DOWN和MODE键3秒以上，面板显示Loc on，为锁定状态。

归零重置：同时按TUNE和UP键。

投光量设定：按MODE键3秒以上进入功能选择Func dflt，按MODE键显示检测HS 500，按MODE键选择显示DPC功能dpc OFF，按MODE键进入显示定时功能to FF----，按MODE键进入显示光量等级P-LU9999，按UP/DOWN键光量等级，按MODE键返回。

OUT指示灯：输出打开时灯亮。
