MACOME码控美 位移小王子传感器 MP-621-L200
来源：深圳市京都玉崎电子有限公司
发布时间：2024-01-29 18:13:29
MACOME码控美 位移小王子传感器 MP-621-L200
MACOME码控美 位移小王子传感器 MP-621-L200
MACOME码控美 位移小王子传感器 MP-621-L200
MACOME码控美 位移小王子传感器 MP-621-L200
直线位移传感器“MP-620系列”
| 物品 | 内容 | ||
|---|---|---|---|
| 产品名称 | 线性电位器 | ||
| 型号 | MP-620 | MP-621 | |
| 电源电压 | 直流+24V±10% | ||
| 目前的消费 | L100：50mA以下 L150～L800：60mA以下 | L100：80mA以下 L150～L800：100mA以下 | |
| 有效长度 | 100mm (L100) 至 800mm (L800)，以 50mm 增量 | ||
| 输出 | 格式 | 电压输出 | 电流输出 |
| 波纹 | 10mV以下（线长2m） | 40μA以下 | |
| 范围 | 1～5V 负载电阻10kΩ以上/输出阻抗约100Ω *1 | 4-20mA 负载电阻：500Ω（250Ω） | |
| 错误时 | 0.6V以下 | 2.5mA以下 | |
| 线性度*1.2 | L100：±0.5mm L150～L800：±1mm（有效长度范围内） | ||
| 内部分辨率 | 0.1毫米 | ||
| 重复性*2 | ±0.1mm以内 | ||
| 采样周期 | (L/100-1)×0.7+1ms±2%（计算公式中的L为3位有效长度） | ||
| 迟滞 | 约0.1毫米 | ||
| 检测磁铁 | MG-620 或 MG-620-1 | ||
| 检测极性 | 侧S极检测 | ||
| 检测距离 | 8±2毫米 | ||
| 轨道偏差 | ±2mm以内 | ||
| 温度漂移 | ±100ppm/℃ vs. FS以内 (-20~+60℃) | ||
| 防护结构*3 | IP67（IEC标准） | ||
| 错误输出 | 输出逻辑 | 常开（检测到磁铁时晶体管导通） | |
| 输出能力 | NPN 晶体管 集电极开路 耐压：DC30V * 流入电流：50mA *（残留电压 1V 以下） | ||
| 零/量程 设置和 释放输入 | 设置*4 | 检测到磁铁时（错误输出晶体管 ON），通过连接到 0V 3 秒或更长时间来校正零位和量程 调零：有效长度 L x 0.2 或以下范围 量程设置：有效长度 L - 0.2L 或以上范围 | |
| 消除 | 未检测到磁铁时（错误输出晶体管关闭）， 连接至 0V 3 秒以上，重置校正值（出厂值） | ||
| 工作温度限制 | -20至+60℃（无凝结或结冰） | ||
| 储存温度范围 | -20至+70℃（无凝露或结冰） | ||
| 工作湿度范围 | 35-85%RH（不凝露、不结冰） | ||
| 储存湿度范围 | 35-85%RH（不凝露、不结冰） | ||
| 有害物质限制指令 | 兼容（俗称RoHS2管制的10种物质） | ||
| 材料 | 案件 | 铝，阳极氧化 | |
| 后装螺母 | 黄铜（化学镀镍） | ||
| 金属配件 | SUS304 | ||
| 输出代码 | φ4 PVC软线（2m） 5芯复合（绝缘体ETFE树脂） 标称截面积 0.08mm 2（AWG28相当） | ||
| 大量的 | 传感器 | L100：约100g（含线） 有效长度每延长50mm约增加15g | |
| 检测磁铁 | 约3克 | ||
| 后装螺母 | MPK-620-1 约0.5g（单个） | ||
| 金属配件 | MPK-620-2：约 4g（单个） MPK-620-3：约 8g（单个） | ||
MACOME码控美 小王子 直线性 位移 传感器
MACOME码控美 小王子 直线性 位移 传感器
直线位移传感器“MP-620系列”
| 物品 | 内容 | ||
|---|---|---|---|
| 产品名称 | 线性电位器 | ||
| 型号 | MP-620 | MP-621 | |
| 电源电压 | 直流+24V±10% | ||
| 目前的消费 | L100：50mA以下 L150～L800：60mA以下 | L100：80mA以下 L150～L800：100mA以下 | |
| 有效长度 | 100mm (L100) 至 800mm (L800)，以 50mm 增量 | ||
| 输出 | 格式 | 电压输出 | 电流输出 |
| 波纹 | 10mV以下（线长2m） | 40μA以下 | |
| 范围 | 1～5V 负载电阻10kΩ以上/输出阻抗约100Ω *1 | 4-20mA 负载电阻：500Ω（250Ω） | |
| 错误时 | 0.6V以下 | 2.5mA以下 | |
| 线性度*1.2 | L100：±0.5mm L150～L800：±1mm（有效长度范围内） | ||
| 内部分辨率 | 0.1毫米 | ||
| 重复性*2 | ±0.1mm以内 | ||
| 采样周期 | (L/100-1)×0.7+1ms±2%（计算公式中的L为3位有效长度） | ||
| 迟滞 | 约0.1毫米 | ||
| 检测磁铁 | MG-620 或 MG-620-1 | ||
| 检测极性 | 侧S极检测 | ||
| 检测距离 | 8±2毫米 | ||
| 轨道偏差 | ±2mm以内 | ||
| 温度漂移 | ±100ppm/℃ vs. FS以内 (-20~+60℃) | ||
| 防护结构*3 | IP67（IEC标准） | ||
| 错误输出 | 输出逻辑 | 常开（检测到磁铁时晶体管导通） | |
| 输出能力 | NPN 晶体管 集电极开路 耐压：DC30V * 流入电流：50mA *（残留电压 1V 以下） | ||
| 零/量程 设置和 释放输入 | 设置*4 | 检测到磁铁时（错误输出晶体管 ON），通过连接到 0V 3 秒或更长时间来校正零位和量程 调零：有效长度 L x 0.2 或以下范围 量程设置：有效长度 L - 0.2L 或以上范围 | |
| 消除 | 未检测到磁铁时（错误输出晶体管关闭）， 连接至 0V 3 秒以上，重置校正值（出厂值） | ||
| 工作温度限制 | -20至+60℃（无凝结或结冰） | ||
| 储存温度范围 | -20至+70℃（无凝露或结冰） | ||
| 工作湿度范围 | 35-85%RH（不凝露、不结冰） | ||
| 储存湿度范围 | 35-85%RH（不凝露、不结冰） | ||
| 有害物质限制指令 | 兼容（俗称RoHS2管制的10种物质） | ||
| 材料 | 案件 | 铝，阳极氧化 | |
| 后装螺母 | 黄铜（化学镀镍） | ||
| 金属配件 | SUS304 | ||
| 输出代码 | φ4 PVC软线（2m） 5芯复合（绝缘体ETFE树脂） 标称截面积 0.08mm 2（AWG28相当） | ||
| 大量的 | 传感器 | L100：约100g（含线） 有效长度每延长50mm约增加15g | |
| 检测磁铁 | 约3克 | ||
| 后装螺母 | MPK-620-1 约0.5g（单个） | ||
| 金属配件 | MPK-620-2：约 4g（单个） MPK-620-3：约 8g（单个） | ||
MP-621
磁铁“MG-620”
磁铁“MG-620-1”
安装后螺母“MPK-620-1”
金属配件“MPK-620-2”
金属配件“MPK-620-3”

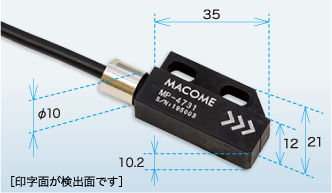

直线位移传感器
MP-4731
[内部决议]0.05毫米_
从 8mm 距离非接触式检测 15mm 行程
不受非磁性障碍物影响
实现符合防护等级“IP67”的防水、防尘性能
小型紧凑型节省尺寸设计。安装安装时自由度高
| 电源电压 | DC+10.8~26.4V 纹波(pp) 5%以下 |
|---|---|
| 有效长度 | 15毫米 |
| 输出格式 | 电压输出1-5V |
| 使用磁铁 | line; color: rgb(17, 17, 17);">MG-620, MG-620-1 |
MACOME码控美 位移小王子传感器 MP-620-L800
