电源纹波到底是如何测量的

纹波是叠加在直流信号上的交流干扰信号，是电源测试中的一个很重要的标准。尤其是作特殊用途的电源，如激光器电源，纹波则是其致命要害。所以，电源纹波的测试就显得极为重要。

一、电源纹波是如何产生的？

由于直流稳压电源一般是由交流电源经整流、滤波、稳压等环节而形成的，这就不可避免的在直流电压种存在一些交流成分，这种叠加在直流上的交流成分称之为纹波。

二、如何正确的测量纹波？

以+5V电源的纹波测试为例，具体测量过程如下：

1、首先探头要选择合适的档位，由于测试的电源为5V，则选择使用X1档，是为了避免不必要的噪声衰减影响纹波的测量。

2、纹波属于是交流成分，所以“通道耦合”方式可使用“交流”方式，直流信号过大时可能会导致无法看到纹波所以耦合方式选择交流模式可以只显示交流纹波信号，方便观测波形。

3、适当的使用“带宽限制”功能，可选择“20MHz”带宽限制，将不必要的高频噪声滤除。

4、为了避免电磁辐射等对信号的干扰，所以在测量时使用“接地弹簧”接地，避免长接地线带来的不必要干扰。

5、触发方式可以选用边沿触发，触发模式可以在Auto/Normal状态下均可。

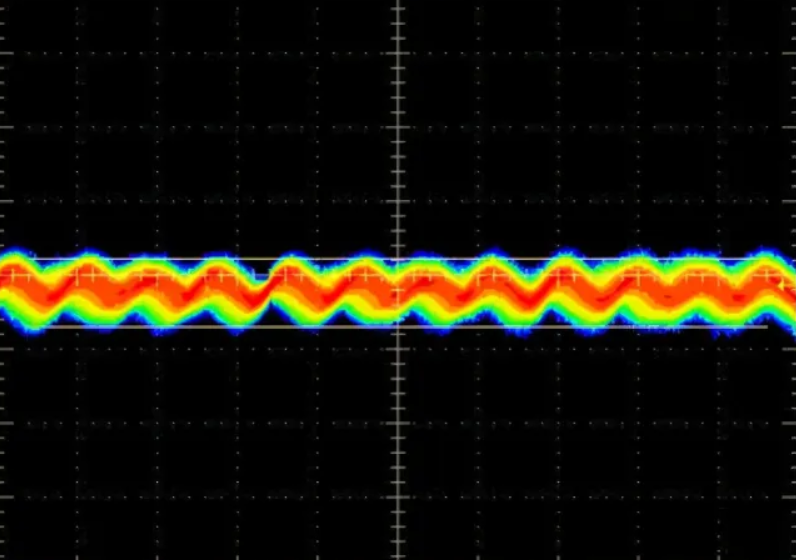

6、适当调整水平时基，垂直档位和垂直偏移，使波形信号在屏幕的中央以较好的效果显示。

7、纹波测试一般以峰峰值来表示，可以使用【measure】进行自动测量。

8、查阅资料+3.3V和+5V纹波峰峰值不得过50mv，纹波越小电源质量越高。

注意事项：

1、根据测量条件选择合适的探头地线，若使用鳄鱼夹作为探头地线会造成更多的噪声和辐射，应选择接地弹簧进行测量。

2、选择合适比例的探头，10:1的探头会把被测信号衰减10倍，然后示波器再对被测信号进行10倍放大，而此时示波器的本底噪声也被放大。

3、未选择示波器的带宽限制，这样会造成高频噪声的干扰，从而影响纹波的测量。通常选择“20MHz”的带宽限制，电源中20MHz以上的纹波几乎没有。
