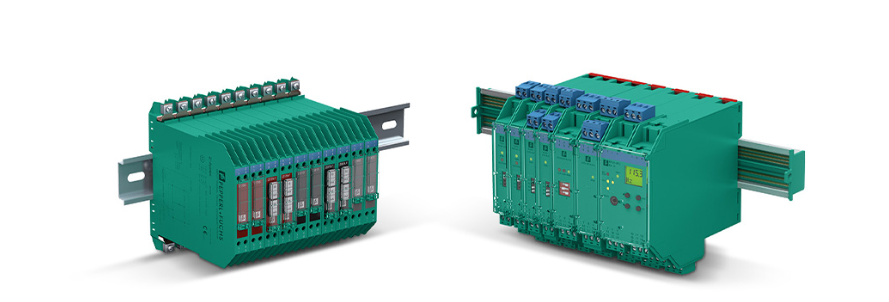

倍加福KCD2-SR-EX2开关量输入安全栅参数

倍加福KCD2-SR-EX2开关量输入安全栅参数

开关放大器KCD2-SR-Ex2
2声道分离障碍
24v直流电源(Power Rail)
干接点或NAMUR输入
继电器触点输出
线路故障检测(LFD)
外壳宽度12.5 mm
到SIL 2 acc。IEC / EN 6150

通用规范
数字输入
功能安全相关参数
安全完整性等级(SIL) SIL 2
供应
连接power Rail或端子9+，10-
额定电压19…30 V直流
纹波≤10%
额定电流≤30ma
功耗≤600mw
功耗≤600mw
输入
连接侧场侧
连接端子1+、2-;3 + 4 -
acc评分值。符合EN 60947-5-6 (NAMUR)
开路电压/短路电流近似。10v DC /大约。马8
开关点/开关迟滞1.2…2.1 mA /约0.2马
线路故障检测断损I≤0.1 mA，短路I≥6.5 mA
脉冲/暂停比min. 20ms / min. 20ms
输出
连接侧控制侧
连接端子5、6;7、8
输出i信号;继电器
输出ii信号;继电器
接触负载253 V AC/ 2a /cos φ > 0.7;126.5 V AC/ 4a /cos φ > 0.7;30v DC/2电阻负载
*小开关电流2 mA / 24 V DC
通电/断电延时≤20ms /≤20ms
机械寿命107开关周期
传输特性
开关频率≤10hz
