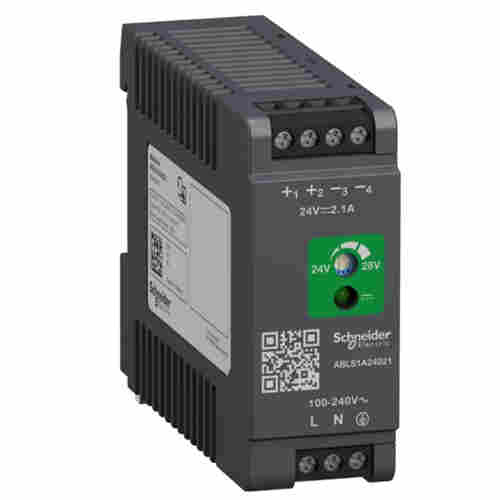

施耐德电气开关电源ABLS1A24021 24V 2.1A 单相优化型相关介绍

施耐德开关电源ABLS1A24021 24V 2.1A 单相优化型相关介绍

技术参数节选：

主要信息：

产品系列Modicon Power Supply
产品类型电源
电源类型调节开关模式
Variant optionOptimized
机柜材料塑料
Nominal input voltage100...240 V 交流 单相
100...240 V 交流 2 相
额定功率 [W]50 W
输出电压24 V DC
电源输出电流2.1 A
补充信息输入电压限制85...264 V AC
*涌流35.0 A 在…上 115 V
75.0 A 在…上 230 V
宽度（步进18mm）0.45 at 115 V AC
0.35 at 230V AC AC
功率86 % 在…上 115 V 交流
88 % 在…上 230 V 交流
Output voltage adjustment24...28 V

功耗W7.5 W
电流消耗< 1.1 A 115 V AC
< 0.65 A 230V AC AC

Turn-on time< 3 s
保持时间> 20 ms 100 V AC
> 100 ms 230 V AC
Startup with capacitive loads3000 µF
残波< 75 mV
平均故障时间2000000 小时 at 25 °C, 全负荷 conforming to SR 332
900000 小时 at 55 °C, 80 % load conforming to SR 332
输出保护类型防过载与短路, optical power : 自动重置
接线能力螺钉连接: 0.5...2.5 mm², (AWG 20...AWG 14) 适用 输入/输出 (通道)
line and load regulation< 0.5 % network 0 to 100 % load at 25 °C
< 1 % network full voltage range in line at 25 °C
LED状态LED (绿色) 输出电压
深度89.5 mm
高度75 mm
宽度30 mm
净重0.180 kg
输出耦合并联
串行
安装方式顶帽类型TH35-15 导轨安装 符合 IEC 60715
顶帽类型 TH35-7.5 导轨安装 符合 IEC 60715
Double-profile DIN 导轨安装
电源SELV 符合 EN/IEC 60950-1
SELV 符合 EN/IEC 60204-1
SELV 符合 IEC 60364-4-41
绝缘性能3000 V AC 和 input to output 绝缘

工作模式介绍
顾名思义，开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。
开关电源一般有三种工作模式：频率、脉冲宽度固定模式，频率固定、脉冲宽度可变模式，频率、脉冲宽度可变模式。前一种工作模式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作模式多用于开关稳压电源。另外，开关电源输出电压也有三种工作方式：直接输出电压方式、平均值输出电压方式、幅值输出电压方式。同样，前一种工作方式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作方式多用于开关稳压电源。
根据开关器件在电路中连接的方式，开关电源，大体上可分为：串联式开关电源、并联式开关电源、变压器式开关电源等三大类。其中，变压器式开关电源（后面简称变压器开关电源）还可以进一步分成：推挽式、半桥式、全桥式等多种；根据变压器的激励和输出电压的相位，又可以分成：正激式、反激式、单激式和双激式等多种；如果从用途上来分，还可以分成更多种类。
