射频导纳开关FMI51-A1AGDJB2C1A WVD
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-21 11:09:21
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

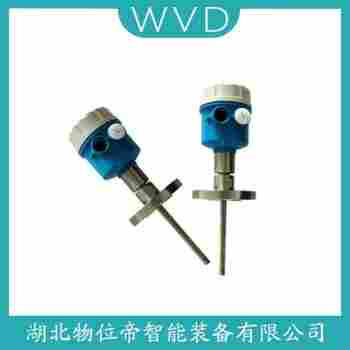

射频导纳开关FMI51-A1AGDJB2C1A WVD
射频导纳开关FMI51-A1AGDJB2C1A WVD是一款高性能的电子元件，专为射频电路设计。该开关具备*的导纳性能，能够在射频频段内实现的信号传输和切换。
首先，FMI51-A1AGDJB2C1A WVD开关具备低的插入损耗，确保信号在传输过程中损失，从而提高系统的整体性能。其次，该开关具有快速切换速度，能够满足高速数据传输的需求，适用于各种通信系统和射频设备。
在电路设计中，FMI51-A1AGDJB2C1A WVD开关的导纳特性使其在射频电路中起到关键作用。它能够有效控制信号的通断，实现信号的切换，这对于提高射频系统的稳定性和可靠性至关重要。
此外，该开关的尺寸紧凑，便于集成到各种小型化设备中。其高温、潮湿等特性，使得FMI51-A1AGDJB2C1A WVD在恶劣环境下仍能保持稳定的性能。
之，射频导纳开关FMI51-A1AGDJB2C1A WVD凭借其低插入损耗、快速切换速度、高稳定性和良好的环境适应性，成为射频电路设计中的理想选择。无论是在无线通信、雷达系统还是其他射频应用中，该开关都能提供*的性能表现，助力工程师们打造高性能的射频解决方案。

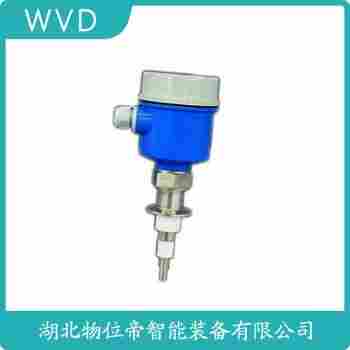

射频导纳开关FMI51-A1AGDJB2C1A WVD
