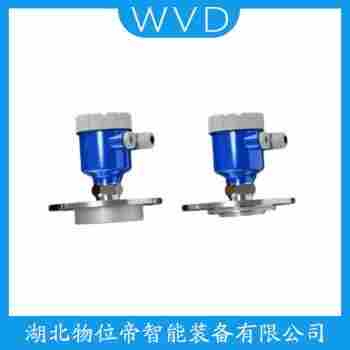

CN4030B 射频导纳电平开关使用方法
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-20 01:47:27
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
CN4030B 射频导纳电平开关使用方法
产品介绍：
一、产品概述
CN4030B射频导纳电平开关是一款高性能、低功耗的射频开关器件，广泛应用于通信、雷达、卫星等领域。该产品具有高速、低损耗、可靠性高等特点，是射频信号控制的器件。
二、使用方法
1. 连接引脚
CN4030B射频导纳电平开关共有六个引脚，分别为VCC、GND、IN1、IN2、OUT1、OUT2。在使用前，请确保正确连接电源（VCC）和地（GND）引脚，避免电源反接或地线接触不良。
2. 设置工作模式
根据实际需求，用户可选择开关的工作模式。CN4030B射频导纳电平开关支持双路独立控制，可通过控制IN1和IN2引脚的电压来实现信号的切换。当IN1引脚为高电平时，信号从OUT1引脚输出；当IN2引脚为高电平时，信号从OUT2引脚输出。
3. 控制信号
CN4030B射频导纳电平开关的控制信号可以是高电平（通常为3.3V或5V），也可以是低电平（地）。根据实际应用需求，选择合适的控制信号，并确保控制信号与电源电压相匹配。
4. 信号输入与输出
将射频信号连接至IN1或IN2引脚，通过控制信号的切换，实现信号在OUT1或OUT2引脚的输出。请注意，输出信号的功率和频率应符合CN4030B射频导纳电平开关的技术规格。
5. 风冷散热
CN4030B射频导纳电平开关在工作过程中会产生一定的热量，为确保器件稳定运行，请使用散热片或散热垫对产品进行散热处理。
三、注意事项
1. 确保电源和地线连接正确，避免电源反接或地线接触不良。
2. 在操作过程中，请注意控制信号的性和电压值，确保符合CN4030B射频导纳电平开关的技术规格。
3. 避免长时间连续工作，确保产品散热良好。
通过以上步骤，您即可轻松使用CN4030B射频导纳电平开关，实现射频信号的灵活控制。
