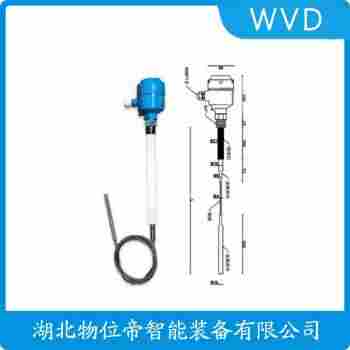

HL101-XXMZ23 射频导纳开关接线说明
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-21 09:14:34
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
HL101-XXMZ23 射频导纳开关接线说明
HL101-XXMZ23 射频导纳开关是一款高性能的射频控制设备，适用于各种射频信号切换场景。以下为其详细接线说明：
一、产品概述
HL101-XXMZ23 射频导纳开关采用*的射频技术，具备高隔离度、低插入损耗和快速切换特性，广泛应用于无线通信、雷达、卫星通信等领域。
二、接线步骤
1. 首先检查所有接线是否完好，确保无误。
2. 将射频导纳开关的输入端（IN）与信号源连接，输出端（OUT）与负载连接。
3. 将射频导纳开关的控制端（CTRL）与控制信号源连接。控制信号可以是数字信号或模拟信号，具体根据实际需求选择。
4. 确保所有连接牢固可靠，避免因接触不良导致设备故障。
三、注意事项
1. 在接线过程中，请确保射频导纳开关处于断电状态，以免发生意外。
2. 控制信号的性应符合射频导纳开关的要求，否则可能导致设备无法正常工作。
3. 射频导纳开关的输入端和输出端应避免与其他高阻抗元件并联，以免影响设备性能。
4. 在使用过程中，请避免将射频导纳开关暴露在高温、潮湿或腐蚀性环境中。
HL101-XXMZ23 射频导纳开关凭借其*的性能和稳定的可靠性，为各类射频信号切换应用提供了理想的解决方案。遵循以上接线说明，您将能够轻松实现射频信号的切换。
HL101-XXMZ23 射频导纳开关接线说明
