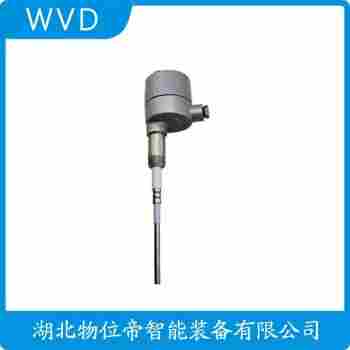

Z4-1002-325 射频导纳电平开关使用方法
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-21 12:36:04
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
Z4-1002-325 射频导纳电平开关使用方法
Z4-1002-325射频导纳电平开关是一款高性能的射频信号控制设备，广泛应用于无线通信、雷达系统等领域。以下为该产品的使用方法介绍：
一、外观与结构
Z4-1002-325射频导纳电平开关采用紧凑型设计，体积小巧，便于安装和携带。其主要由射频输入端、射频输出端、导纳检测单元和控制电路组成。
二、连接与调试
1. 连接射频输入端：将射频信号源输出端与开关的射频输入端连接，确保连接牢固。
2. 连接射频输出端：将射频信号接收端与开关的射频输出端连接，同样确保连接牢固。
3. 导纳检测单元：将导纳检测单元正确安装在开关上，确保其与射频输入端和输出端连接良好。
4. 控制电路：将控制电路与导纳检测单元连接，并根据实际需求设置控制参数。
三、操作步骤
1. 开启电源：接通开关电源，确保所有连接正常。
2. 设置参数：根据实际应用需求，调整控制电路参数，如导纳阈值、开关速度等。
3. 测试信号：将射频信号源输出端连接到射频输入端，观察射频输出端信号是否正常。
4. 导纳检测：通过导纳检测单元监测射频信号的变化，确保导纳检测功能正常。
5. 开关控制：根据导纳检测结果，控制射频信号是否通过开关，实现信号通断。
四、注意事项
1. 使用前请仔细阅读产品说明书，了解产品特性和使用方法。
2. 确保所有连接正确无误，避免因连接不良导致设备损坏。
3. 避免在潮湿、高温、腐蚀性环境下使用，以免影响设备性能。
4. 定期检查设备，确保其正常工作。
Z4-1002-325射频导纳电平开关凭借其高性能、稳定性，成为射频信号控制领域的*产品。正确使用该产品，将为您的工作带来大便利。
