射频导纳电平开关FMI51-A1AGEJB2A1A WVD
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-20 01:13:10
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

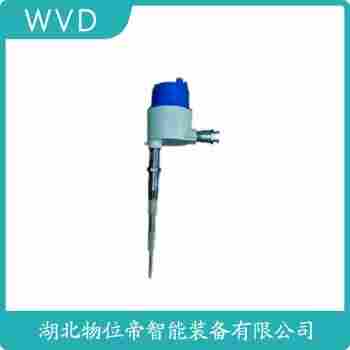

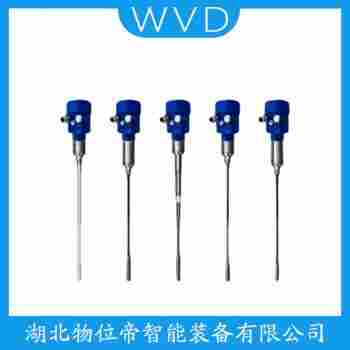

射频导纳电平开关FMI51-A1AGEJB2A1A WVD
射频导纳电平开关FMI51-A1AGEJB2A1A WVD是一款高性能的电子设备，专为射频信号处理领域设计。该产品具备*的导纳特性，能够控制射频信号的传输与切换，广泛应用于通信系统、雷达技术、微波测量等领域。
首先，FMI51-A1AGEJB2A1A WVD的导纳电平开关功能强大，能够实现高精度、低损耗的信号切换。其设计采用了*的射频集成电路技术，确保了在宽频带范围内的高性能表现。此外，该产品具备快速切换能力，适用于高速数据传输和实时信号处理场景。
其次，FMI51-A1AGEJB2A1A WVD具备*的抗干扰性能。在复杂的电磁环境中，该产品仍能保持稳定的性能，有效降低信号失真和误码率。这对于提高通信质量和系统可靠性具有重要意义。
再者，该产品具有紧凑的尺寸和轻巧的重量，便于集成到各种设备中。其模块化设计便于用户根据实际需求进行灵活配置，节省了空间和成本。
后，FMI51-A1AGEJB2A1A WVD的制造工艺精湛，采用高品质元器件，确保了产品的稳定性和可靠性。同时，其良好的散热性能保证了长时间稳定运行。
之，射频导纳电平开关FMI51-A1AGEJB2A1A WVD凭借其高性能、高可靠性、易集成等特点，成为射频信号处理领域的理想选择。无论是在通信系统、雷达技术还是微波测量等领域，该产品都能为用户带来*的性能体验。

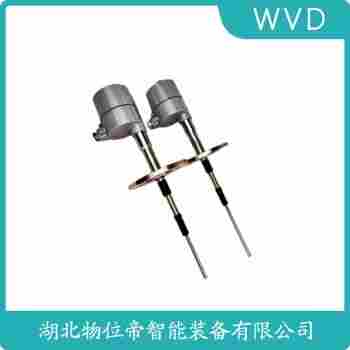

射频导纳电平开关FMI51-A1AGEJB2A1A WVD
