Z4-1002-701 射频导纳料位计
来源：湖北物位帝智能装备有限公司
发布时间：2025-12-20 08:10:49
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

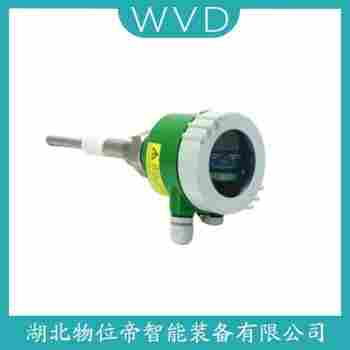

Z4-1002-701 射频导纳料位计
Z4-1002-701 射频导纳料位计是一款高性能的工业自动化测量设备，专为各种颗粒状、粉状、液态物料在线测量而设计。该设备采用*的射频导纳原理，具有非接触式测量特点，能够地检测物料的高度和料位。
首先，Z4-1002-701 射频导纳料位计具备强大的适应能力，适用于多种工况环境。无论是在高温、高压、强腐蚀还是易燃易爆的环境中，该设备都能稳定工作，确保生产过程的连续性和可靠性。
其次，该料位计的安装和使用非常简便。无需复杂的管道改造，只需将插入料位检测区域，即可快速完成安装。同时，其操作界面友好，易于理解和操作，降低了用户的培训成本。
再者，Z4-1002-701 射频导纳料位计具有高精度的测量性能。通过内置的高精度算法，能够实现毫厘级的测量精度，满足各种物料控制的需求。此外，该设备还具有抗干扰能力强、稳定性高的特点，即使在复杂的电磁环境下也能保持稳定的测量结果。
后，该设备还具有多种通讯接口，如RS-485、4-20mA等，方便与上位机或其他控制设备进行数据交换，实现自动化控制。同时，Z4-1002-701 射频导纳料位计还具有远程监控功能，用户可通过网络实时查看料位信息，便于远程管理和维护。
之，Z4-1002-701 射频导纳料位计以其*的性能、便捷的操作和广泛的适用性，成为工业自动化领域不可或缺的测量工具，为各类物料管理提供了高效、可靠的解决方案。
Z4-1002-701 射频导纳料位计
