投入式液位计的工作原理及应用
一、工作原理
投入式液位计基于静压测量原理，通过测量液体对传感器产生的压力来推算液位高度。
关键步骤：
压力传导：传感器（通常为扩散硅或陶瓷电容敏感元件）直接浸入液体中，液体静压通过导压管或不锈钢膜片传递至敏感元件。
大气压补偿：通过通气电缆或内置透气膜平衡大气压（P₀），使传感器仅测量液体静压（ρ·g·H）。
信号转换：敏感元件将压力信号转换为电信号（如4-20mA、0-5V等），经温度补偿和线性修正后输出标准信号。
技术特点：
高精度：采用隔离型扩散硅或陶瓷电容传感器，精度可达±0.1%FS。
抗干扰强：通过导气电缆消除大气压波动影响，确保测量稳定性。
宽温补偿：内置温度传感器可修正因温度变化导致的液体密度波动。
YW-4G-1 投入式静压液位传感器操作流程
二、典型应用场景
投入式液位计因其结构简单、安装便捷、适应性强，广泛应用于工业、环保、市政等领域：
工业过程控制
场景：化工储罐、反应釜、锅炉水位监测。
优势：腐蚀（如316L不锈钢、PVDF）可适应酸碱液体，支持高温高压环境（如150℃、10MPa）。
案例：石油化业监测原油储罐液位，结合PLC实现自动补液和防溢流报警。
水处理与环保监测
场景：污水处理厂调节池、自来水厂清水池、地下水监测井。
优势：IP68防护等级可长期浸没，抗淤泥堵塞设计（如斜坡式导液孔）。
案例：监测城市河道水位，联动排水泵站防止内涝。
食品饮料行业
场景：牛奶储罐、啤酒发酵罐、饮料调配罐。
优势：卫生级（如PP材质）符合FDA/3A标准，支持CIP/SIP清洗。
案例：实时监测发酵罐液位，避免物料浪费或溢出污染。
能源与矿业
场景：煤矿井下水仓、油田采油罐、地热井水位。
优势：防爆设计（Exd II CT6）适用于易燃易爆环境，抗振动能力强。
案例：煤矿井下监测水仓液位，联动排水系统安全生产。
农业与水利
场景：灌溉水渠、水库水位、水产养殖池。
优势：太阳能供电+无线传输（如LoRa）实现远程监测，成本低、部署灵活。
案例：水库水位监测系统联动闸门控制，优化水资源分配。
YW-4G-1 投入式静压液位传感器操作流程

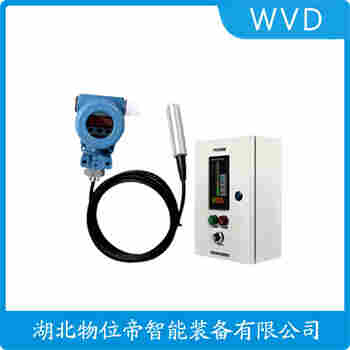

YW-4G-1 投入式静压液位传感器是一款高性能的液位测量设备，适用于各种工业液体介质的液位监测。以下是其操作流程介绍：
一、准备工作
1. 确认传感器型号与现场应用相符。
2. 检查传感器外观是否完好，无损坏。
3. 确认电源电压与传感器要求相符。
二、安装与接线
1. 将传感器按照现场液位高度要求垂直安装于液位容器中。
2. 连接传感器信号线至控制柜或仪表。
3. 检查接线是否牢固，确保无短路或接触不良。
三、调试与校准
1. 打开电源，启动控制柜或仪表。
2. 设置传感器参数，如量程、单位等。
3. 进行液位校准，调整传感器输出信号，使其与实际液位相符。
四、运行与监控
1. 传感器开始工作，实时监测液位。
2. 观察控制柜或仪表显示，确保液位数据准确。
3. 定期检查传感器运行状态，发现异常及时处理。
五、维护与保养
1. 定期检查传感器外观，确保无损坏。
2. 清洁传感器接口，防止杂质影响测量精度。
3. 检查接线是否牢固，确保信号传输稳定。
YW-4G-1 投入式静压液位传感器操作简便，性能稳定，适用于各种工业液体介质的液位监测，为您的工作提供可靠。
