RF808G1A 射频导纳开关
来源：湖北物位帝智能装备有限公司
发布时间：2025-12-19 10:14:49
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

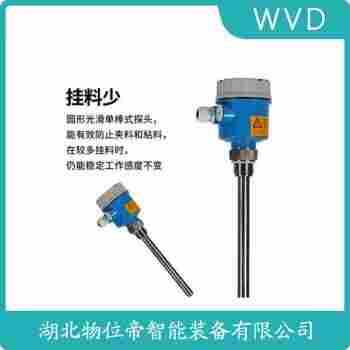

RF808G1A 射频导纳开关
RF808G1A射频导纳开关是一款高性能的电子元件，广泛应用于工业自动化、智能电网、通信等领域。该开关采用*的射频技术，具备*的导纳控制能力，能够实现的信号切换。
一、产品特点
1. 高频响应：RF808G1A射频导纳开关能够在1MHz至100MHz的频率范围内稳定工作，满足各种高频信号传输需求。
2. 低插入损耗：该开关在信号传输过程中，插入损耗低，有效保证信号质量。
3. 高隔离度：开关的隔离度达到60dB以上，有效防止信号串扰，确保系统稳定运行。
4. 小型化设计：RF808G1A射频导纳开关体积小巧，便于集成到各种电子设备中。
二、应用领域
1. 工业自动化：在工业自动化领域，RF808G1A射频导纳开关可用于控制传感器信号，实现智能化生产。
2. 智能电网：在智能电网中，该开关可用于实现电力系统的远程监控与控制，提高电力系统的运行效率。
3. 通信领域：在通信领域，RF808G1A射频导纳开关可用于实现信号的切换与分配，提高通信系统的稳定性。
三、技术参数
1. 工作频率：1MHz至100MHz
2. 插入损耗：≤0.5dB
3. 隔离度：≥60dB
4. 输入功率：≤1dBm
RF808G1A射频导纳开关凭借其优异的性能和广泛的应用前景，已成为电子行业的重要选择。在追求高效、稳定、智能的，RF808G1A射频导纳开关定能为您的项目带来更多可能。
RF808G1A 射频导纳开关
