SUP-P260-B 分体投入式液位变送器安装使用
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-25 16:39:54
投入式液位计的工作原理及应用
一、工作原理
投入式液位计基于静压测量原理，通过测量液体对传感器产生的压力来推算液位高度。
关键步骤：
压力传导：传感器（通常为扩散硅或陶瓷电容敏感元件）直接浸入液体中，液体静压通过导压管或不锈钢膜片传递至敏感元件。
大气压补偿：通过通气电缆或内置透气膜平衡大气压（P₀），使传感器仅测量液体静压（ρ·g·H）。
信号转换：敏感元件将压力信号转换为电信号（如4-20mA、0-5V等），经温度补偿和线性修正后输出标准信号。
技术特点：
高精度：采用隔离型扩散硅或陶瓷电容传感器，精度可达±0.1%FS。
抗干扰强：通过导气电缆消除大气压波动影响，确保测量稳定性。
宽温补偿：内置温度传感器可修正因温度变化导致的液体密度波动。
SUP-P260-B 分体投入式液位变送器安装使用
二、典型应用场景
投入式液位计因其结构简单、安装便捷、适应性强，广泛应用于工业、环保、市政等领域：
工业过程控制
场景：化工储罐、反应釜、锅炉水位监测。
优势：腐蚀（如316L不锈钢、PVDF）可适应酸碱液体，支持高温高压环境（如150℃、10MPa）。
案例：石油化业监测原油储罐液位，结合PLC实现自动补液和防溢流报警。
水处理与环保监测
场景：污水处理厂调节池、自来水厂清水池、地下水监测井。
优势：IP68防护等级可长期浸没，抗淤泥堵塞设计（如斜坡式导液孔）。
案例：监测城市河道水位，联动排水泵站防止内涝。
食品饮料行业
场景：牛奶储罐、啤酒发酵罐、饮料调配罐。
优势：卫生级（如PP材质）符合FDA/3A标准，支持CIP/SIP清洗。
案例：实时监测发酵罐液位，避免物料浪费或溢出污染。
能源与矿业
场景：煤矿井下水仓、油田采油罐、地热井水位。
优势：防爆设计（Exd II CT6）适用于易燃易爆环境，抗振动能力强。
案例：煤矿井下监测水仓液位，联动排水系统安全生产。
农业与水利
场景：灌溉水渠、水库水位、水产养殖池。
优势：太阳能供电+无线传输（如LoRa）实现远程监测，成本低、部署灵活。
案例：水库水位监测系统联动闸门控制，优化水资源分配。
SUP-P260-B 分体投入式液位变送器安装使用

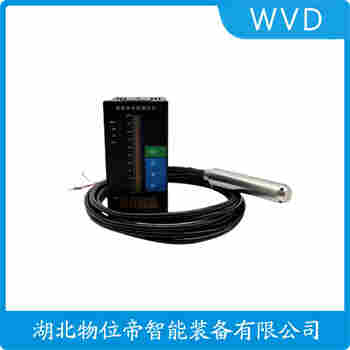

SUP-P260-B 分体投入式液位变送器是一款专为工业液体测量设计的精密仪器。该变送器采用分体式设计，由传感器和转换器两部分组成，便于安装和维护。
**传感器部分**：
传感器采用高性能电容式传感器，具有高精度、抗干扰能力强等特点。它可以直接浸入液体中，实时监测液位变化，确保数据的准确性。传感器外壳采用不锈钢材质，具有良好的腐蚀性，适用于各种恶劣环境。
**转换器部分**：
转换器与传感器分离，便于安装在安全区域。它采用*的微处理器技术，能够将传感器采集的液位信号转换为标准电信号输出，如4-20mA或0-10V等。转换备宽电压输入和自动校准功能，确保系统稳定运行。
**安装与使用**：
1. **安装传感器**：首先将传感器插入液体中，确保传感器底部与液体接触良好。根据实际需求调整传感器位置，确保液位测量范围满足要求。
2. **连接转换器**：将传感器输出线与转换器输入端连接，确保连接牢固。根据需要，将转换器输出线连接至控制系统或显示仪表。
3. **调试与校准**：接通电源，进行系统调试。根据实际液位调整传感器和转换器的参数，确保输出信号准确无误。
SUP-P260-B 分体投入式液位变送器凭借其高性能、易安装、操作简便等特点，广泛应用于化工、食品、制药、环保等领域，为各类液体液位监测提供可靠。
