406-8232-001 射频导纳电平开关应用案例
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-21 11:36:50
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

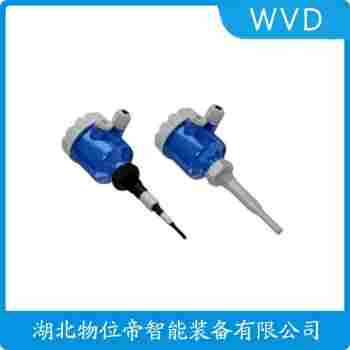

406-8232-001 射频导纳电平开关应用案例
射频导纳电平开关应用案例
一、产品概述
射频导纳电平开关是一种高性能的射频切换装置，具备低插入损耗、高隔离度、快速切换等优点。它广泛应用于无线通信、雷达、卫星通信等领域，是实现射频信号灵活切换的关键设备。
二、技术特点
1. 低插入损耗：该射频导纳电平开关的插入损耗低，有效保证了信号传输的完整性。
2. 高隔离度：隔离度达到60dB以上，确保了信号在切换过程中的稳定性和可靠性。
3. 快速切换：切换时间小于100μs，满足了高速信号切换的需求。
4. 稳定性高：采用材料和高精度加工，保证了产品的长期稳定运行。
三、应用案例
1. 无线通信领域：在移动通信、无线局域网等场景中，射频导纳电平开关可实现多信号路径的灵活切换，提高系统性能。
2. 雷达领域：在雷达系统中的应用，射频导纳电平开关可实现对不同频段、不同信号的快速切换，提高雷达探测的准确性和实时性。
3. 卫星通信领域：在卫星通信系统中，射频导纳电平开关可实现对不同卫星链路的切换，提高通信效率。
四、结
射频导纳电平开关凭借其优异的性能和广泛的应用领域，已成为射频信号切换领域的重要产品。通过本产品的应用，可以有效提高信号传输的稳定性和可靠性，满足不同场景下的需求。

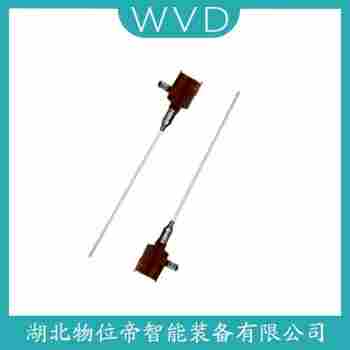

406-8232-001 射频导纳电平开关应用案例
