德国festo无杆气缸DGC-K系列的安装方式

德国festo无杆气缸DGC-K系列的安装方式

产品介绍

无杆气缸

DGC-K-18- -

1312500

DGC-K-18-400-PPV-A-GK 1312500

紧凑型：比标准型 DGC-G 窄 30%

不配备导轨的基本驱动器，用于简单的驱动器功能

移动自重很小

概览

• 不带导杆，适用于简易驱动方式

• 紧凑–安装长度和行程相关

• 可完全与无杆气缸DGP互换

• 轻松安装与集成

• 选择：

– 标准活塞

– 加长活塞

行程

1 mm ... 3000 mm

活塞直径

18 mm

缓冲

气动缓冲，两端可调

安装位置

可选

位置检测

通过接近开关

派生型

双端进气口

标准活塞

加长活塞

工作压力

2 bar ... 8 bar

工作模式

双作用

CE （见合格声明）

符合欧盟防爆指令 (ATEX)

防爆

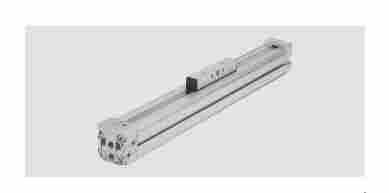

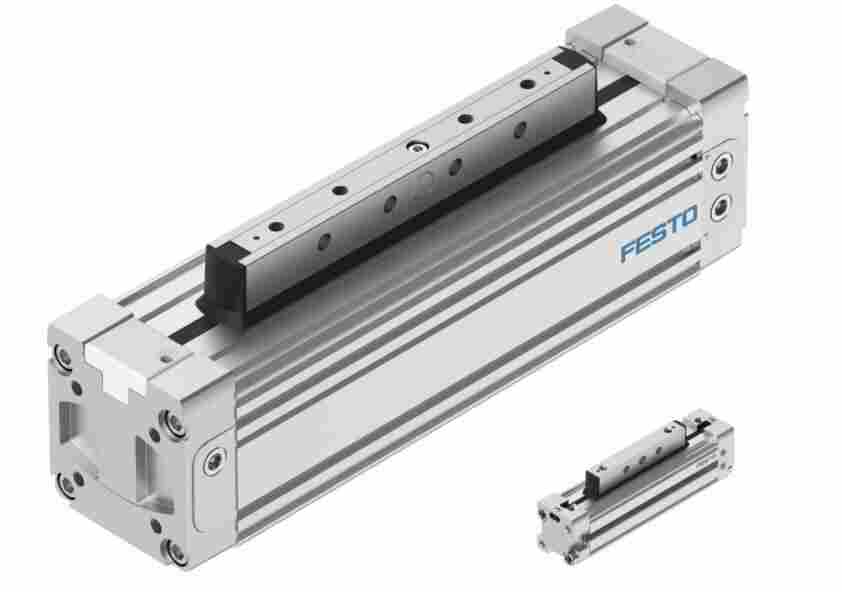

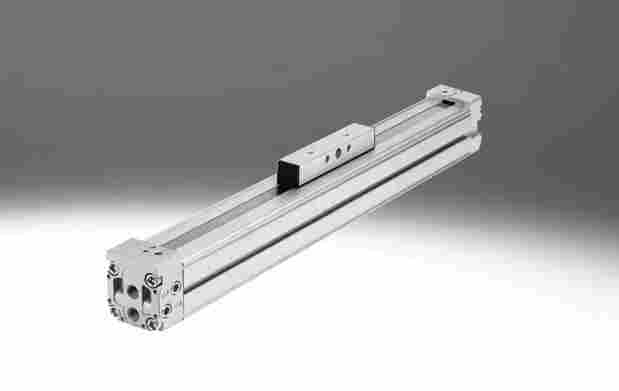

产品图片

Zone 1 (ATEX)

Zone 2 (ATEX)

Zone 22 (ATEX)

ATEX 气体类别

II 2G

ATEX 防尘类别

II 3D

气体防爆阻燃类型

Ex h IIC T4 Gb X

Ex h IIC T4 Gb X

Ex h IIC T4 Gb X

防尘防爆阻燃类型

Ex h IIIC T120°C Dc X

防爆环境温度

-10°C <= Ta <= +60°C

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:-:-]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

1 - 低耐腐蚀能力

适合食品行业使用

见补充材料说明

环境温度

-10 °C ... 60 °C

缓冲长度

16 mm

6 bar 时的理论力值，返回行程

153 N

6 bar 时的理论力值，前进行程

153 N

备用接口

查看产品图纸

安装方式

带附件

材料说明

RoHS 合规

盖子材料

压铸铝

密封件材料

NBR

TPE-U(PU)

主要特性
