产品简介：

德国SICK电感式接近传感器IMC30-10BPDZC0SA05

订货号：1061704

产品特点

设计构造 公制设计

螺纹尺寸 M30 x 1,5

直径 Ø 30 mm

触发感应距离 Sn 10 mm

安全接通距离 Sa 8.1 mm

安装在金属 齐平

连接类型 插头，M12，4 针

开关量输出 PNP

输出 Q Imp 信号输出（信号顺序通激活速度有关）

输出端 Q 开关量输出（取决于设置的限值）

输出功能 常开接点

电气规格 DC 4 线

转速范围，可通过两个限值设置 6...12000 脉冲/min 1)

加速度范围，可设置 0.1...2 脉冲/s² 2)

启动抑制，可设置 模式 0：启动抑制关闭

模式 1: 0...254,可调节

模式 2：一直到上限值

外壳防护等级 IP67 3)

特殊特征 转速监视器

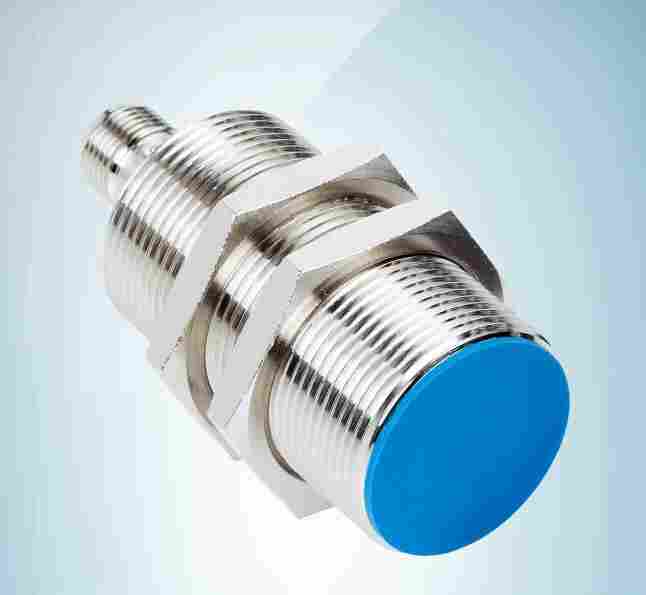

产品图片：

供货范围 紧固螺母，黄铜，镀镍 (2 x)

供电电压 10 V DC ... 30 V DC

残余纹波 ≤ 10 %

电压下降 ≤ 2.5 V 1)

滞后 5 % ... 15 % 2)

再现性 ≤ 2 % 3) 4)

温度漂移 (Sr

) ± 10 %

电磁兼容性 根据 EN 60947-5-2

持续性电流 Ia ≤ 100 mA

短路保险 ✔

极性反接保护 ✔

通电脉冲保护 ✔

抗冲击与抗振性 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm

开关状态显示 QImp LED，黄色

开关状态显示 Q LED，蓝色

运行环境温度 –25 °C ... +75 °C

外壳材料 黄铜, 镀镍

材料，感应面 塑料, LCP

壳体长度 71 mm

可用的螺纹长度 54 mm

大拧紧力矩 ≤ 100 Nm

短响应时间 模式速度检测 50 ms

模式加速度检测 1 s
