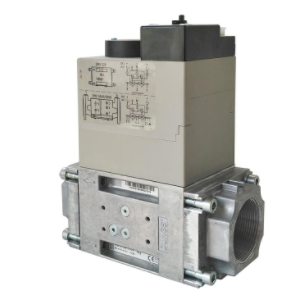

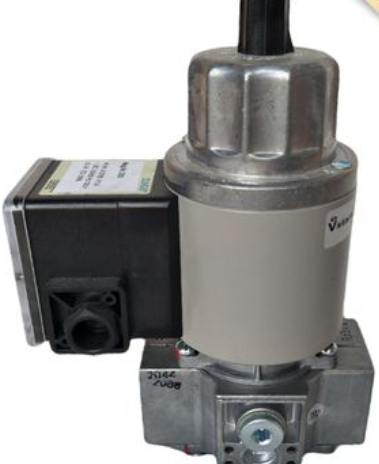

MVD507/5燃气电磁阀DUNGS冬斯优点

MVD507/5燃气电磁阀DUNGS冬斯优点

MVD215/5、MVD220/5、

MVD225/5;宝MVD503/5、

MVD505/5、

MVD507/5、MVD510/5、

MVD515/5、

MVD520/5; MVD525/5

MVD5040/5、MVD5050/5、

MVD5065/5、MVD5080/5、

简介

MVD/5 单级电磁阀，无电流关闭，快速开启，快速关闭，通过主流量调节机构，可对流过的气体进行手动限定

额定宽度 10，15，20，25，50，65，80，100，125，150，200，3/8，1/2，3/4，1，1-1/2，2-1/2

*工作压力 至200mbar,360mbar或至500mba,参考型号表

关闭时间：＜1秒。

开启时间：慢开1-20秒。快开＜1秒。 流量调节：手动。

引导部分材料：调节外壳铝、钢、黄铜。

使用寿命：MV/4, MVD…/5系列：1000/h

电磁阀 根据EN161的阀，A级，2类，单级工作方式

压力等级 PN 1

关闭时间 <1s

开启时间 <1s

快速开启行程 可调节

主流量调节 手动

气体引导部分材料 外壳:铝，钢，黄铜

密封圈:NBR

电源 230V(+10%-15%);50-60Hz

开关持续时间 *ED

保护程度 IP54，IP65

电气连接 通过PG11连接到螺丝接线端子上，满足DIN EN 175301-803要求的接插连接可后配

开关频率 MVD.../5 系列:*1000次/H

MVD 2200型:*100次/H

测量及燃气气体连接 符合DIN ISO 228要求，在入口压力区域的两侧G1/4，从DN40(法兰)起，入口侧再加G3/4

过滤 内装有筛网过滤器，网眼大小1mm

环境温度 -15ºC到+60ºC

安装位置 电磁铁垂直竖立到水平躺放

终端触点 根据DIN K01/1型进行检查，可安装在DN10-DN150上

阀检查系统 通过测量连接G1/4可装上VDK200A SO 2型

用到DN80的匹配器可装上VPS504型
