现货即发倍福beckhoff端子模块EL5101

现货即发倍福beckhoff端子模块EL5101

产品简介：

德国倍福beckhoff端子模块EL5101

EtherCAT 端子模块，1 通道编码器接口，增量式，5 V DC（DIFF RS422，TTL），1 MHz

EL5101 EtherCAT端子模块是用于直接连接带有差分信号（RS422）或 TTL 单端信号的增量编码器的接口。

可以评估高达 1 MHz 的输入频率。

两个额外的 24 V 数字输入可用于存储、锁定和设置计数器状态。

编码器的错误消息输出可通过状态输入进行连接和评估。

编码器的 5 V 和 24 V 电源可直接通过端子连接点提供。

特殊功能：

-保存、锁定、设置计数器

-集成频率和周期测量

-可选择用作 5 V 加/减计数器

-微增量

-通过分布式时钟同步读取位置值

技术数据 EL5101

柜台 1 x 16/32 位可切换

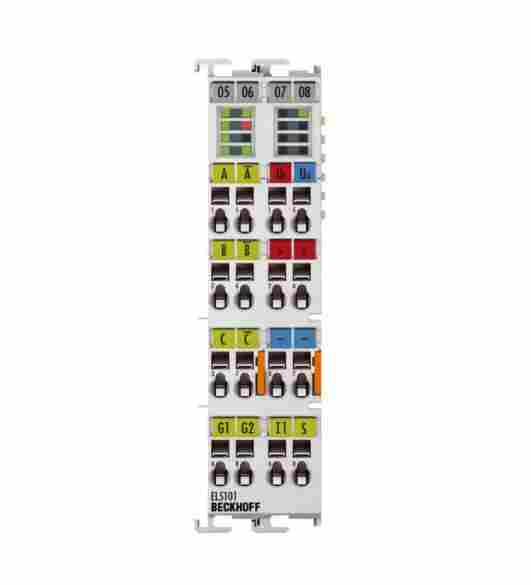

产品图片：

限制频率 400 万增量/秒（4 倍评估），对应于 1 MHz

正交解码器 4倍评价

分布式时钟 是的

标称电压 24 伏直流电（-15%/+20%）

解决 1/256 位微增量

电源触点电流消耗 典型值 100毫安+负载

电流消耗 E-bus 类型。130毫安

特殊功能 断线检测、锁存器和门功能、周期持续时间和频率测量、微增量、边缘时间戳、滤波器

重量 约。100克

电气隔离 500 V（E-总线/现场电位）

工作/储存温度 -25…+60 °C/-40…+85 °C

相对湿度 95%，无凝结

设计形式 带信号 LED 的紧凑型端子外壳 带有可插拔接线层的端子外壳

材料 聚碳酸酯

尺寸（宽x高x深） 24毫米×100毫米×68毫米

安装 安装在 35 mm DIN 导轨上，符合 EN 60715 带锁

并排安装方式 双槽和键连接

标记 BZxxx 系列的标签

接线 实心导体 (e)、软导体 (f) 和套圈 (a)：用螺丝刀驱动弹簧

现货即发倍福beckhoff端子模块EL5101
