WIKA威卡9021230压力传感器两线制接线

WIKA威卡9021230压力传感器两线制接线

威卡压力传感器接线方式

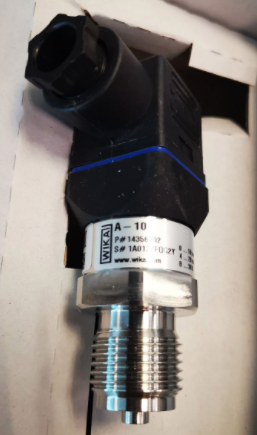

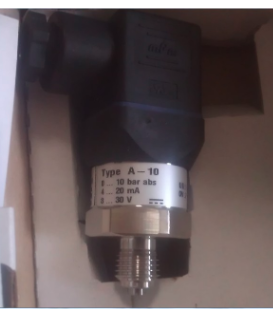

威卡WIKA压力传感器A-10两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。

技术参数

威卡压力传感器描述

适合一般工业应用的A-10型压力变送器不仅结构紧凑，而且质量*，具有极具竞争力的。

该型号变送器提供0.25 %和0.5 %.两种非线性度版本，用户可根据具体应用选择合适版本。此外，产品在出厂时还随附测量点的测试数据。

A-10型压力变送器通过cULus和GOST国际，能够在全球各地使用。我们可在短时间内向您提供满足具体操作应用要求的不同压力单元和过程连接件。

F2304拉/压力传感器可以直接测量静态力或动态力，被广泛用于测量各种应用的拉向力和压向力。

此系列力传感器还用于测量电动压力机上的轴向力，监测起重缸内的过载保护，以及测量冲压机、压力机和焊枪上的作用力。该产品具备一些*领域的和区域的可供选择。

此系列力传感器由高强度、耐腐蚀性1.4542不锈钢制成，尤其适用于其应用领域。可提供标准电流和电压输出(4 ...  20 mA/0 ... 10 V). 此外，还可提供冗余输出信号和CAN协议的输出。

防漏质保

　　液压测量装置的防漏质保期延长至5年2)。在此期间开始出现泄漏的力传感器将免费维修。

　　1）对于低于500 N的额定力，所有连接的测量仪表的相对线性误差均为±1.6％

　　2）按预期使用测量仪表是延长5年保修的先决条件。

IS-3型威卡WIKA压力变送器描述:满足*高要求

IS-3型威卡WIKA压力变送器特别适合在危险区域中使用。这款压力变送器专为*高的工业要求而设计，符合 ATEX 和 IECEx 标准，并达到 SIL 等级要求。

IS-3型威卡WIKA压力变送器测量量程广，*高可达 600 Mpa，能满足从常规机械制造到 LDPE 生产中高压应用场合的需求。

设计

所有接液部件均由不锈钢制成，传感器通过焊接与螺纹部分连接在一起。接液材质部分不使用任何密封部件，因此可用于几乎所有介质。外壳也采用不

锈钢，坚固耐用，*低 IP 防护等级为 IP 65。另外也提供 IP68 等级的型号。

带平嵌隔膜的过程连接特别适合测量粘性和受污染介质，可始终确保压力测量过程中测量介质不会对产品的测量产生影响。

IS-3型威卡WIKA压力变送器还可选配室外壳体，以在极端环境条件下仍能保证优异工作。室外壳体可防酸、防碱、防油和溶剂。通过集成在壳体顶部的室外壳体连接件，可快速方便地完成电线连接。

描述

E-10和E-11型隔爆压力变送器专为高要求的工业油气应用场合而设计。

该型号压力变送器可配以多种模拟信号，比如 4 ...20 mA，DC 1 ...5 V 的低功耗输出信号等。变送器具有高的抗震性和压力尖峰耐受性，并能有效防止水分侵入。另外，这两个型号的变送器达到 IP 67 (NEMA 4x) 防护等级。

WIKA威卡9021230压力传感器两线制接线
