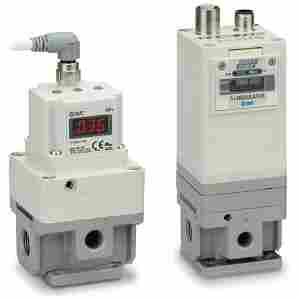

ITV1000·2000·3000 系列 电气比例阀接线方式

1、SMC ITV系列电气比例阀配线图

SMC ITV电气比例阀的配线如左图。把电缆接到本体插座上应按左图进行配线。配线一旦失误，阀可能损坏。另外，DC电源应使用容量足够，电压波动小的电源。
也有直角型电缆。直角型的插头向左引出（SUP口侧）插头*不允许回转！

2、SMC ITV系列电气比例阀配线图

SMC

3、SMC ITV系列电气比例阀电流信号型配线图

4、SMC ITV系列电气比例阀电压信号型配线图

5、SMC ITV系列电气比例阀开关输出（NPN）配线图

6、SMC ITV系列电气比例阀开关输出（PNP）配线图

通过电气比例信号，实现对压缩空气的无级控制

灵敏度：0.2kPa(100kPa)

直线性：±1%以内(F.S.)

迟滞：0.5%以内(F.S.)

通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C

形式 2 2000型

压力范围 3 0.5MPa

电源电压 0 DC24V

输入信号 0 电流型DC4～20mA(汇式)

监控输出 1 模拟输出DC1～5V

螺纹的种类 - Rc

迟滞 0.5%F.S.

重复性 ±0.5%F.S.

灵敏度 0.2%F.S.

温度特性 ±0.12%F.S.

环境温度及使用流体温度 0~50℃

输出压力显示精度 ±2%F.S.±1digit

保护构造 IP65

连接口径 2 1/4

托架 - 无托架

电缆插头 L 直角型3m

压力表示单位 - MPa

订制规格 - 标准

CE - 标准型

形式 单体阀

*供给压力 1.0MPa

消耗电流 0.12A

输入阻抗电压型 6.5kΩ

直线性 ±1%F.S.
