AT 系列 气罐

储存来自压缩机的压缩空气

  防止压缩空气的波动，也能对压缩空气进行冷却

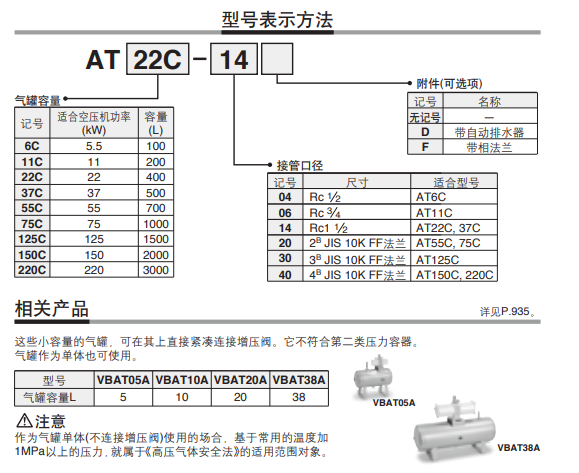

字段描述 字段取值 取值描述

气罐容量 75D 适合空压机功率:75kW;容量:1000L

接管口径 20 2B JIS 10K FF法兰

可选项 D 带自动排水器

其他特性

类型 标准

使用流体 压缩空气

*使用圧力 [MPa] 0.97 MPa

安全阀设定压力 0.97 MPa

保证耐压力 [MPa] 1.46 MPa

使用流体温度 0～60℃

主体材质 钢板(SS400)

涂装色 外面:孟塞尔云母N-5.5;内面:无处理

△注意

①不可以在日本国以外使用。

AT系列根据日本国内的法规(第二类容器)

为依据,不适合日本国以外各国的法规(组合

使用的场合也相同)。日本国以外使用的场合

请另行确认。

②压力表请在50°C以下使用。

标准附属品的压力表*使用温度50°C。当.

气罐温度过50°C时，请在气罐和压力表之

间,设置蛇形管等散热件。

③第二类压力容器证明书要保管好。

AT系列产品属于第二类压力容器。相应证明

书比产品晚到2~4周,望保管好勿丢失。

④没有对气罐内面进行处理。如有不允许里面

生锈的场合,请订购内面涂装品.内面防锈

处理品、不锈钢制品,以上，请另行商谈。

⑤如使用P.2.3清净化元件指南中的主管路的

空气源时,要在下流设置过滤器。于使用端

管路使用时,也有必要设置相应的过滤器。

⑥横型.口径变更.位置变更等都可进行非标.

对应,请另行商谈。

⑦使用标准的带自动排水器时，使用的流体温

度范围为0~60°C。

标准规格

型号

AT6C I AT11C I AT22C | AT37C I AT55C I AT75C L AT125C 进"AT150C"AT220C

使用流体

压缩空气

气罐容量

L

1 00

200

400

500

700

1 000

1 500

2000

3000

*使用压力

MPa

0.97

接管口径

Rc1/2

Rc3/4

Rc11/2

2B法兰注2)

3B法兰2)|

4B法兰注2)

安全阀设定压力MPa

0.97

保证耐压力(水压试验) MPa

1.46，

使用流体温度

°C

0~100

材质

钢板(SS400,SM490B)

质量

kg

55

105.

170

195

265

385

495

770

960

涂装色

外面;孟塞尔云母N-5.5

内面:无处理

安全阀(1个)

R1/2

R3/4，

R1

R11/4，

R2

注3冷凝水排出阀(1个)

Rc1/2

附

件

压力表(1个)

R3/8x 0100

M16 x

L型地脚螺钉(4个)

M16x L250

M16xL300

L 500

M24 xL500
