产品简介：

德国festo导向杆气缸DFM-80-160-P-A-GF

170890

驱动器和导轨位于一个壳体中

扭矩和剪切载荷高

滑动导轨或循环滚珠轴承导轨

负载重心到联接板的距离 xs

125 mm

行程

160 mm

活塞直径

80 mm

工作模式，驱动单元

联接板

缓冲

两端带弹性缓冲环/垫

安装位置

可选

导轨

滑动轴承导轨

结构特点

导轨

位置检测

通过接近开关

符号

00991737

工作压力

0.05 MPa ... 1 MPa

工作压力

0.5 bar ... 10 bar

*速度

0.4 m/s

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

1 - 低耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

环境温度

-20 °C ... 80 °C

端位的冲击能量

0.75 J

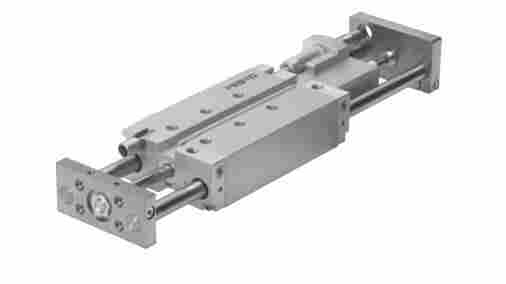

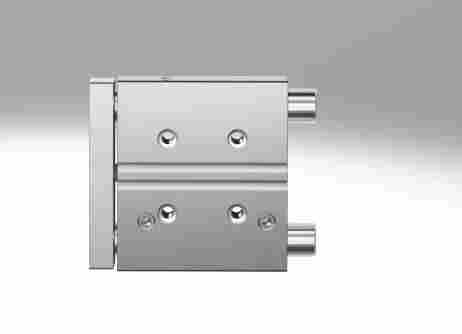

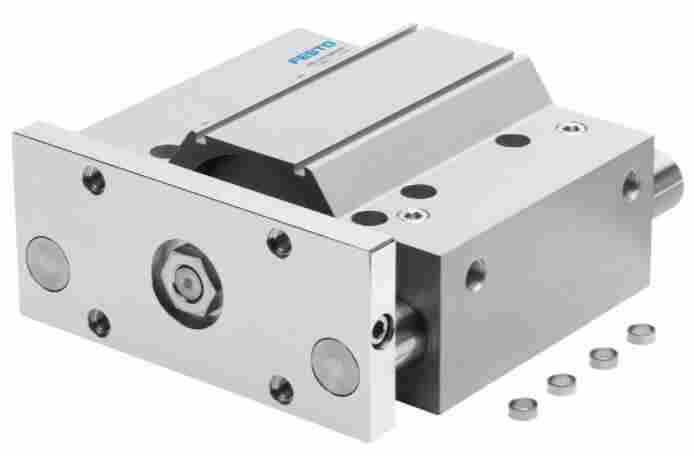

产品图片：

*容许扭矩负载 Mx 与行程成函数关系

21.3 Nm

*有效负载取决于距离 xs 下的行程

274 N

6 bar 时的理论力值，返回行程

2827 N

6 bar 时的理论力值，前进行程

3016 N

移动质量

6553 g

产品重量

12910 g

备用接口

查看产品图纸

气动接口

G3/8

材料说明

RoHS 合规

盖子材料

精制铝合金

密封件材料

NBR

外壳材料

精制铝合金

活塞杆材料

高合金不锈钢
