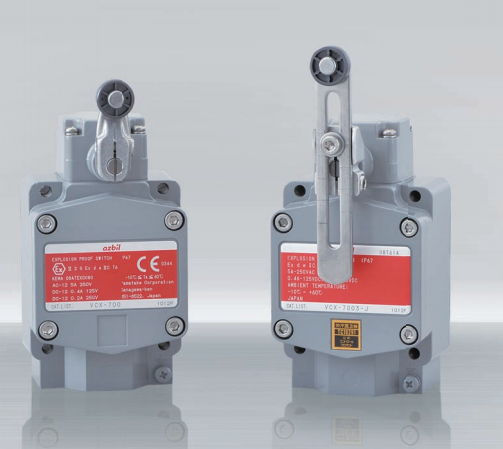

AZBIL山武VCX-7001-P防爆行程开关单刀双掷

AZBIL山武VCX-7001-P防爆行程开关单刀双掷

详情资料

若是中线动作型，则根据执行机构的动作方向不同，不同的内部开关动作;若是同时动作型，无论是

哪个动作方向，2个内部开关都同时动作。

执行机构可根据通用型限位开关的不同连杆的安装条件进行选择。

中线动作型的操作头方向可从前后( 2方向)中任选-个方向安装;同时动作型的操作头方向可从前后左

右4个方向中任选一个方向安装。

VCX-7000系列可选择所有耐腐蚀型号(详细内容参照第3页上的[耐腐蚀部分)

提供耐腐蚀密封垫圈内藏式防爆用接插件，可与增安型密封垫圈内藏方式的耐庸蚀机型配套使用。

接触形式

单刀双掷(SPDT) X2

端子形状

M3.5带方形垫圈的平头小螺丝

结构

接点材质

银:铆钉;金合金:交叉点

防爆结构

内部开关: d (耐压防爆)、机壳: e (增安型防爆)

保护结构

IP67 (IEC60529、 JIS C 0920)

电气额定值

银: 5A-250VAC、0. 4A-125VDC、0.2A-250VDC

金合金: 0. 1A-125VAC、0. 1A-30VDC

同极端子间: 600VAC 50/60Hz 1分钟

异极端子间: 2000VAC 50/60Hz 1分钟

耐电压

各端子与非导电金属部间: 2000VAC 50/ 60Hz 1分钟

电气性能

各端子与接地间: 2000VAC 50/ 60Hz 1分钟

绝缘电阻

100MQ以上(5 00VDC绝缘电阻计)

银: 50m9以下(6~8VDC通电电流1A 用电压降法测量)

初始接触电阻

金合金: 100m0以下(6~8VDC通电电流0. 1A用电压降法测量)

接点*小使用电压、电流

银: 10mA-24V. 20mA-12V

金合金: 10mA-5V

执行机构强度

0. E.的5倍(动作方向1分钟)

端子强度

承受0, 6N. m的紧固扭矩1分钟

抗冲击

200m/s2在自由位置和动作限度位置,接点开离lms以下

双振幅1.5mm频率10~55Hz 连续2小时

机械性能

抗振动

在自由位置和动作限度位置,接点开离lms以下

0. 3mm/s~0.5m/s

容许动作速度

*低速度:接点不稳定状况在0. ls以下、*速度:执行机构不破损

机械动作频率

120次/分以下

机械寿命

200万次以上行程为规格值(0T)的70~*

银: 3万次以上5A-250VAC、0.4A-125VDC.0.2A-250VDC

寿命

电气寿命

(10万次以上3A-250VAC、 0. 4A- 30VDC、0.2A-125VDC. 0.1A-250VDC)

金合金200万次以上0. 1A-125VAC、0.1A-30VDC

基准使用温度范围

-10~+ 60C (不结冰)

使用湿度范围

45~85% RH

保存温度范围

-10~+ 60C
