产品简介：

日本SMC 25A-CQ2 系列 对应二次电池 薄型气缸：标准型/单杆双作用

型号：25A-CQ2A20-15DM

字段描述 字段取值 取值描述

内置磁环 - 无内置磁环

安装方式 A 两端螺孔式

缸径 20 缸径 20mm

通口螺纹的种类 - M螺纹(Φ12~Φ25),Rc(Φ32~Φ100)

气缸行程 15 气缸行程 15mm

其他特性：

字段描述 取值描述

配管口径 M5X0.8

使用流体 空气

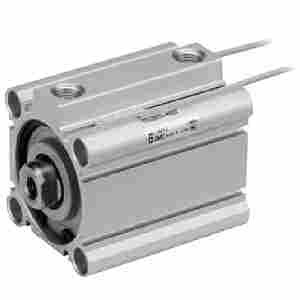

产品图片：

行程长度允差 0～+1.0 mm

允许动能 0.055 J

0.3MPa理论推力IN 71 N

0.5MPa理论推力IN 118 N

0.7MPa理论推力IN 165 N

0.3MPa理论推力OUT 94 N

0.5MPa理论推力OUT 157 N

0.7MPa理论推力OUT 220 N

形式 气压式

杆端螺纹的种类 M

杆端螺纹尺寸 M8X1.25

低使用压力 0.07 MPa

高使用压力 1.0 MPa

保证耐压力 1.5 MPa

环境温度 -10～70℃

给油 不给油式

使用活塞速度 50～500 mm/s

动作方式 D 双作用

缸体可选项 M 杆端外螺纹

磁性开关安装槽 - 无磁性开关安装槽

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准
