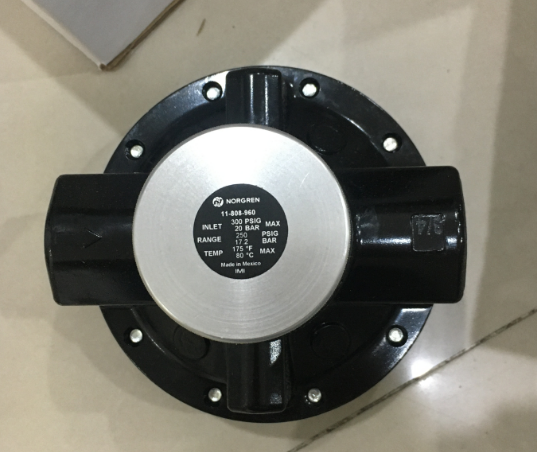

11-808-960 诺冠调压阀图片

11-808-960 诺冠精密调压阀原图

诺冠11-808-960

11-018-100

11-808-960

11-818-100

11-818-110

11-818-991

11-818-998

11-018-110

11-042-009

11-818-999

11-818

G1/4”

紧凑型调压阀，

孔径为17,5 和大于8mm厚度的面板安装形使用面板安装

支架 3081-01.

使用下游三通以安装压力表

非标准模式

选择 1/4 .N.P.T. 螺纹时, 用 ‘0’ 代替第三位；的 ‘8’ 比如 11-018-100.

其他形式请和我们技术服务联系

适用于气动计量和实验室以及

先导控制

当输出压力高于设置压力时整体

式安全阀可自动溢流

在到达先导阀之前的双过滤单元

协助阻止泄漏和故障

易于面板安装

技术参数

介质:

仅适用于压缩空气

总线大入口压力:

10 bar 标准单元

14 bar 高压单元

8 bar 低压单元

工作温度:

0°C* ~ +70°C

在低于+2°C条件下使用时，请向本公司技术服务部咨询

调节压力

0,07 ~ 4 bar 标准单元

0,4 ~ 10 bar 高压单元

0,02 ~ 0,5 bar 低压单元

调节压力可以从安装在下游的压力表读出

总线大流量 (标准单元) 在输入压力为8 bar,

输出压力为4 bar和压降为0,005 bar时:8 dm3/s

总线大流量(高压单元) 在输入压力为10 bar ,

输出压力为8 bar 和压降为0,01 bar时:4 dm3/s

总线大流量 (低压单元) 在输入压力为8 bar，

输出压力为0,4 bar 和压降为0,025 bar时:4 dm3/s

11-808-960 诺冠精密调压阀原图
