产品简介：

日本SMC VQ4000 系列 底板配管型 插入式/插头引线式:单体单元 插入式

型号：VQ4200-2W1-03

小型&大容量

  设置容积减少42%、设置面积减少26%

  VQ4000可驱动大缸径为Φ160的气缸

  VQ5000可驱动大缸径为Φ180的气缸

省电 消耗电力：0.4W(低功率型)

寿命长：1亿次(根据本公司条件)

字段描述 字段取值 取值描述

机能 2 2位双电控

主体形式 0 插入式底板

密封方式 0 间隙密封

规格 - 标准型(0.95W)

线圈电压 2 AC200V(50/60Hz)

LED及过电压保护回路 - 有

手动操作方法 - 非锁定推压式(要工具型)

保护构造 W 耐尘·防喷流型(对应IP65)

配管规格 - 侧配管

接管口径 03 3/8

螺纹的种类 - Rc

CE对应 - -

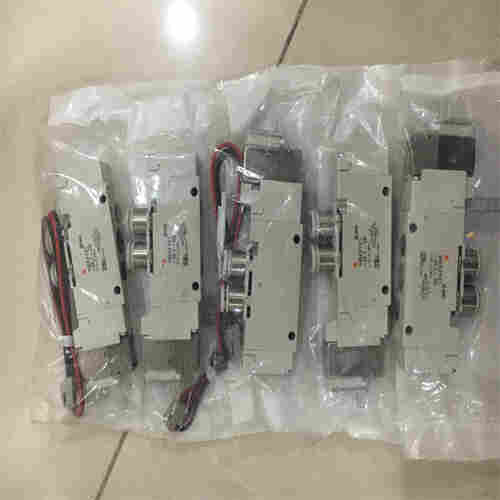

产品图片：

其他特性：

阀体形式 插入式

线圈规格 标准

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 IP65

高使用压力 1 MPa

低使用压力 0.15 MPa

响应时间 12 ms

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 底板配管型:侧面配管 6.2 dm³/(s·bar)

b值(P→A/B) 底板配管型:侧面配管 0.19

Cv值(P→A/B) 底板配管型:侧面配管 1.5

C值(A/B→E) 底板配管型:侧面配管 6.9 dm³/(s·bar)

b值(A/B→E) 底板配管型:侧面配管 0.17

Cv值(A/B→E) 底板配管型:侧面配管 1.7
