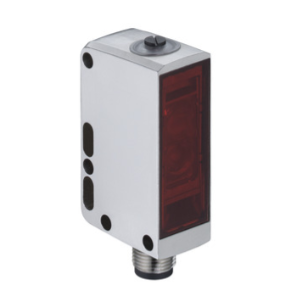

德国劳易测漫反射传感器HT35CPP/LG-M12

德国劳易测漫反射传感器HT35CPP/LG-M12

HT35CPP/LG-M12

带背景抑制的漫反射传感器

商品编号： 50150306

系列 35C

工作原理 带背景抑制的扫描原理

黑色/白色误差 < 10% 时*长 400 mm

检测距离 保证的检测范围

检测距离, 白色 90% 0 ... 1.2 m

检测距离, 灰色 18% 0.01 ... 0.75 m

检测距离, 黑色 6% 0.01 ... 0.65 m

检测范围极限 0 ... 1.2 m （典型检测范围）

调整范围 50 ... 1,200 mm

光源 Power PinPoint® LED, 红色

波长 660 nm

传输信号波形 脉冲

LED 组 自由组（根据 EN 62471）

保护电路 反极性保护

短路保护

供电电压 UB 10 ... 30 V, DC, 包括剩余波纹度

剩余波纹度 0 ... 15 %, 来自 UB

开路电流 0 ... 20 mA

数字开关量输出数 2 个

类型 数字开关量输出

开关元件 晶体管, 推挽

开关原理 IO-Link / 亮通 (PNP) / 暗通 (NPN)

开关元件 晶体管, 推挽

开关原理 暗通 (PNP)/亮通 (NPN)

开关频率 1,000 Hz

响应时间 0.5 ms

延时 300 ms

类型 IO-Link

COM模式 COM2

概述 智能传感器概述

*小循环时间 COM2 = 2.3 ms

帧类型 2.5

规格书 V1.1

Device ID 6107

SIO-模式支持 是

接口数量 1 个

功能 供电电源

信号输入

信号输出

类型 接头

螺纹规格 M12

类型 插头

材料 不锈钢

引脚数 4 个引脚

编码 A-编码

尺寸（宽 x 高 x 长） 18.8 mm x 55.3 mm x 32.4 mm

外壳材料 不锈钢

操作元件材料 塑料 (POM Hostaform C9021，Copolyester Tritan TX1001)，不扩散

外壳粗糙度 Ra ≤ 0.8, 不锈钢外壳典型值

不锈钢外壳 AISI 316L，DIN X2CrNiMo17132，货号 1.4404

镜头盖材料 有耐刮擦铟保护层的塑料 (PMMA+)

净重 120 g

外壳颜色 银

紧固类型 通孔安装

通过可选安装设备

材料兼容性 CleanProof+

ECOLAB

Johnson Diversey

显示类型 LED

LED数 2 个

操作控制 多匝旋钮

操作控制功能 扫描范围调整

环境温度，工作 -40 ... 60 °C, (70 °C ≤15min)

环境温度，储藏 -40 ... 70 °C

防护等级 IP 67

IP 68

IP 69K

安全等级 III

c UL US

应用标准 IEC 60947-5-2
