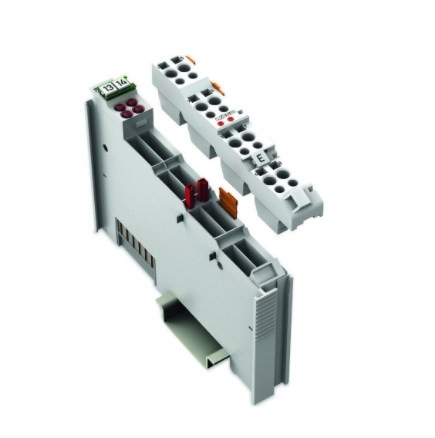

使用万可模拟量输入模块753-459

使用万可模拟量输入模块753-459

模拟量输入点数 4

通道数量(模块) 4

信号类型 电压

信号类型(电压) 0 … 10 VDC

传感器连接 4 x (2线)

*输入电压 ±40 V

信号特性 单端输入

分辨率[位] 12Bit

数据宽度 4 x 16位数据；4 x 8位控制/状态(可选)

内部电阻 100kΩ

典型转换时间 10ms

测量误差(基准温度) 25°C

测量误差，与上限值的*偏差 0.1%

相对于上限值的*温度误差 0.01%/K

供电电压(系统) 5 VDC; 通过数据触点

电流消耗(5 V系统电源) 65mA

现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)

隔离 500 V系统/现场

指示灯 LED (A-D) red: Error AI 1 … AI 4

输入电源跨接触点数量 2

外部电源跨接触点数量 2

接线参数

连接技术：输入/输出 8 x 笼式弹簧接线单元(CAGE CLAMP®)

连接类型1 输入/输出

单股导线 0.08 … 2.5 mm² / 28 … 14 AWG

细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG

剥线长度 9 … 10 mm / 0.35 … 0.39 inches

物理数据

宽度 12 mm / 0.472 inches

高度 100 mm / 3.937 inches

深度 69.8 mm / 2.748 inches

距DIN导轨上边缘的深度 62.6 mm / 2.465 inches

机械参数

安装方式 DIN-35型导轨

接插式连接器 接插式

材料参数

颜色 浅灰色

外壳材料 聚碳酸酯,尼龙6.6

火灾荷载 1.424MJ

重量 41.5g

标记 CE

环境要求

工作环境温度(运行时) 0 … +55 °C

环境温度(储存) -40 … +85 °C

防护类型 IP20

污染等级 2,符合IEC 61131-2标准

工作海拔 0 … 2000 m

安装位置 Horizontal left, horizontal right, horizontal up, horizontal down, vertical top and vertical bottom

相对湿度(无冷凝) 95%

抗振动 4g,符合IEC 60068-2-6标准

抗冲击 15g,IEC 60068-2-27

EMC - 抗干扰性 符合EN 61000-6-2标准,船舶应用

EMC - 辐射干扰 符合EN 61000-6-4标准,船舶应用

抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准

相对湿度 75%时的允许H2S污染物浓度 10ppm

相对湿度 75 %时的允许SO2污染物浓度 25ppm
