一起了解下SV 30 PB1-4X/隔离阀的组成结构

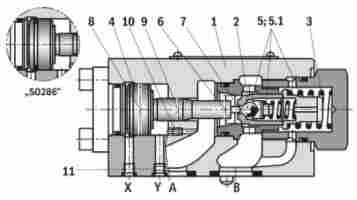

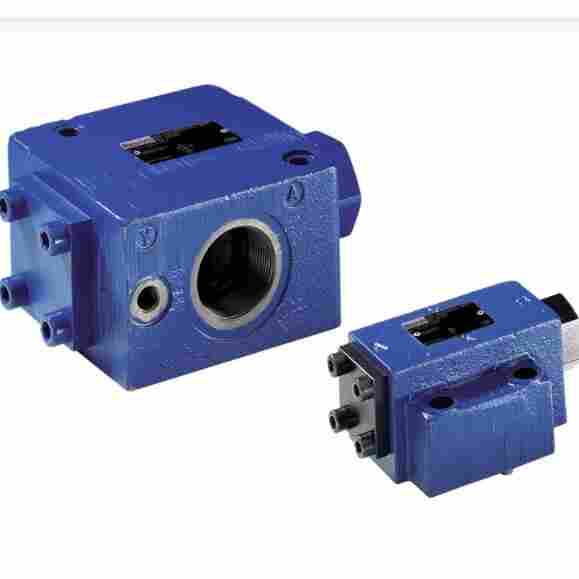

SV 30 PB1-4X/隔离阀是一种可释放的止回阀，用于底板安装或螺纹连接。它用于一个执行器端口的无泄漏阻塞，也可用于较长的停机时间。该阀基本上由壳体（1），座阀芯（2），压缩弹簧（3），控制阀芯（4）以及作为球座阀（5）的可选预开口组成。座阀可以在没有外部先导压力的情况下从A流到B。在相反的方向上，座阀关闭液压。条件：p A > p B +开启压力（压缩弹簧）。在端口X处的足够高的先导压力使控制阀芯（4）朝向球座阀（5）（版本“A”）的方向移动并将座阀提升阀（2）推出其阀座。这允许两个方向的自由流动（主动保持打开）。为了确保座阀主动打开，控制阀芯（4）两侧的压力比与控制阀芯（4）或阀座提升阀（2）的面积比一样重要。这导致版本具有预打开“A”并且没有用于类型SV（大环形区域）的预打开“B” .A 3（8）; 连接p A）。版本“A”（预先打开）该阀门具有额外的预开口。通过X端口的加压，控制阀芯（4）向右移动。结果，球（5）首先被推离座椅，然后被推离座椅提升阀（2）。

特征：

用于底板安装

根据ISO 5781-06-07-0-00（NG10），ISO 5781-08-10-0-00（NG20），ISO 5781-10-13-0-00（NG32）的移植模式

用于螺纹连接

用于一个执行器端口的无泄漏阻塞

内部试验油回收

带预先打开的版本，用于减震释放，可选

各种开裂压力，可选

单独提供止回阀安装套件

防腐蚀设计

参数：

大小10 ... 32

组件系列4X

大工作压力315 bar

大流量550升/分钟
