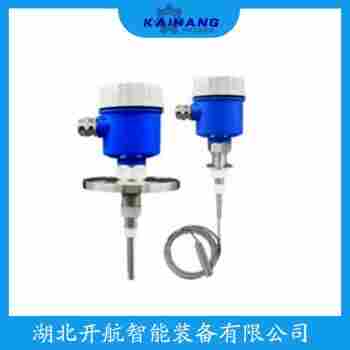

UYKD-DL51TA80T211RF2 射频导纳电平开关 开航
来源：湖北开航智能装备有限公司
发布时间：2025-11-28 16:22:42
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
UYKD-DL51TA80T211RF2 射频导纳电平开关 开航
UYKD-DL51TA80T211RF2 射频导纳电平开关 开航
UYKD-DL51TA80T211RF2 射频导纳电平开关，作为一款高性能的射频设备，致力于为各类通信系统提供稳定可靠的信号控制解决方案。以下是对该产品的详细介绍：
一、产品概述
UYKD-DL51TA80T211RF2 射频导纳电平开关，采用*的射频导纳技术，能够实现的电平调节，广泛应用于无线通信、卫星通信、雷达系统等领域。该产品具有以下特点：
1. 高精度：电平调节范围宽，调节精度高，满足不同场景下的信号控制需求。
2. 高稳定性：采用高品质元器件，确保产品在恶劣环境下仍能稳定工作。
3. 快速响应：响应时间短，适用于高速信号处理场景。
4. 小型化设计：体积小巧，便于安装和携带。
二、应用领域
UYKD-DL51TA80T211RF2 射频导纳电平开关在以下领域具有广泛应用：
1. 无线通信：适用于移动通信、卫星通信地面站等场景，实现信号的控制。
2. 雷达系统：应用于雷达发射与接收系统，提高雷达探测性能。
3. 信号测试：作为信号源或负载，用于测试射频设备的性能。
4. 其他领域：如设备、科研机构等对射频信号控制有特殊需求的场景。
三、技术参数
1. 工作频率：0.1GHz-18GHz
2. 电平调节范围：-40dBm至+10dBm
3. 调节精度：±0.5dB
4. 插损：≤0.5dB
5. 频率平坦度：±1.5dB
UYKD-DL51TA80T211RF2 射频导纳电平开关，凭借其优异的性能和广泛的应用领域，成为射频信号控制领域的理想选择。开航之际，我们诚挚邀请广大客户携手共创美好未来。
