功能简介：

 数字量输入端子端子盒从过程级采集二进制控制信号，并以电隔离的形式将这些信号传输到上一层自动化单元。

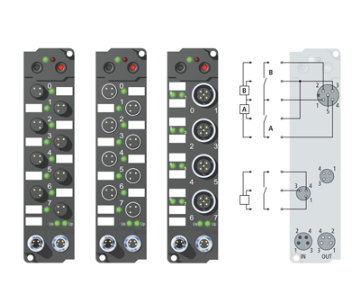

信号状态由 LED 指示。信号连接可以选择 8 mm 弹簧扣式（IE1000，IE1010）、M8（IE1001，IE1011）或 M12（IE1002，IE1012）螺旋式连接器。

每种端子盒具有不同的滤波速度。传感器由来自端子盒的电源电压 US 供电。

辅助电压 UP 不对输入模块供电，但可以用于对下一个端子盒供电。

输入点数8

输入连接方式8 mm, 弹簧扣式M8, 螺旋式M12, 螺旋式

额定输入电压24 V DC (-15 %/+20 %)

输入滤波3.0 ms

“0“ 信号电压-3…+5 V (EN 61131-2, type 2)

“1“ 信号电压11…30 V (EN 61131-2, type 2)

输入电流typ. 6 mA (EN 61131-2, type 2)

传感器电源由控制电压供电，* 0.5 A，有短路保护

电源连接供电： 1 x M8 公插座, 4 针; 下游连接: 1 x M8 母插座, 4 针

过程映像中的位宽8 点输入

电气隔离通道 / 控制电压:无, 通道之间:无, 控制电压/现场总线: 有, 通过 IP-Link

工作 / 储藏温度0…+55 °C/-25…+85 °C
