1000A大电流偏流源

一、概述

       随着大功率电力电子和新能源产品的高速发展，功率电感的电流定额也日益增长，目前已经有过1500A电流的功率电感的需求。而传统电桥+偏流源的测试系统，不但价格昂贵，体积庞大，操作复杂，而且测试电流只能在200A以内，已经远远跟不上电力电子新产品的发展。IPT系列电感测试仪器对电感器件施加恒定的直流脉冲电压，通过测量电感di/dt的变化，计算出对应电感量和其他参数，测试电流可达1500A。

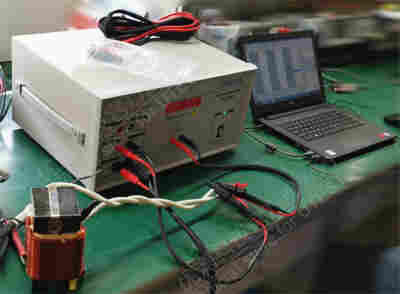

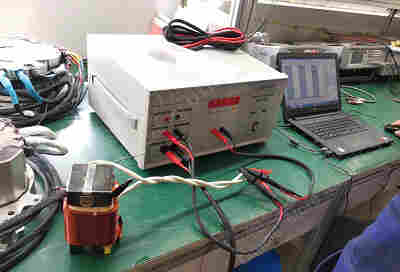

二、测试实拍图

三、电感测量测试结果曲线（如下图所示）

（1）连接 PC：使用前把电感测试仪器 IPT1000/1500 通过 USB 连接到 PC。打开仪器电源开关后，仪器前面板上的 LED （“电源”）将亮起，闪烁 2-3 秒，然后显示操作准备状态。打开 IPT1000/1500 应用软件，仪器进入可以测量状态。 首次使用请参考说明书，然后在 PC 上安装软件。

（2）四线法测试：标准的四线法测试就是用一对电流线缆和夹子把仪器产生的脉冲大电流输送到被测电感，被测电感上的电压单独用一对电压检测电流线缆和夹子检测。电压检测线连接到面板中部的一对 VOLTAGE PROBE 插座。电流线缆根据测试电流的大小连接到前面板的左边部分三个电流输出插座。

（3）开尔文接法：使用电感测试仪器提供的 CK-264 大电流开尔文测试夹，只需要把红黑两个夹子夹在被测电感的两端，就可以进行测试。每个夹子上有两个香蕉插孔，分别对应插入电流线缆和电压检测线缆。一对红黑夹子构成一个完整的开尔文测试夹。

（4）电感测试仪器 IPT1000/1500 提供 2 种不同的操作模式：① 电压被施加到测试组件，直到达到预设的电流水平（电流过时导致测量脉冲终止）。 这是通常的操作模式。② 将电压施加到测试组件达预设时间（预设“电压时间积分”）。

（5）启动软件后，必须在进行电感测量之前设置以下参数：① 电流；② 电压；③ 测量时间

（6）开始测量：使用命令按钮<开始测量>开始测量。 ① 选择“电阻”单选按钮，则只测量电阻。 ② 选择“电感+电阻”，先测电阻，后测电感。③ 以上两项的电阻范围应该是 3 欧姆以内。如果电感的电阻过 3 欧姆，应该选择“电感 ”单选 按钮，并且输入电阻（可以用别的仪器先测试好电阻）。

（7）该仪器具有短路保护和进一步的安全相关自检功能。 如果触发短路保护或上电后自检失败，则前面板上的 LED（“电源”）闪烁。 然后，设备需要关闭并重新启动才能继续操作。 如果启动后再次出现故障，则必须寄回原厂检查设备。

四、技术参数

五、应用范围

（1）测量增量电感和正割电感

（2）可能的测量电流非常高（可达到1000A）

（3）非常简单快速的测量：测量范围广泛，所有额定电流为0.1A至1000A的电感器均由该测量仪器覆盖
