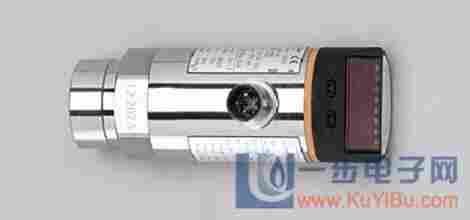

IFM易福门压力传感器
来源：上海维特锐实业发展有限公司
发布时间：2016-04-15 17:22:52
IFM易福门压力传感器现货
压力传感器电子压力传感器
M12接插件系统接口: G ? I
通讯接口: IO-Link 1.1 （COM2从站，38.4 kBaud）
功能可选
2个输出
OUT1 = 开关量输出
OUT2 = 开关量输出或诊断输出
4 位数字数码管显示
测量范围: 0...250 bar / 0...3625 psi / 0...25 MPa
使用范围
应用范围 压力: 相对压力
液体和气体
当介质是气体，压力> 25 bar时，请事先与制造商ifm联系。
抗压强度 400 bar 5800 psi 40 MPa
爆破压力（低） 850 bar 12300 psi 85 MPa
介质温度 [°C] -25...80
电气数据
电气设计 DC PNP/NPN
工作电压 [V] 18...36 DC ?）
电流损耗 [mA] < 35
绝缘电阻 [M?] > 100 （500 V DC）
防护等级 III
反相保护 是
过压保护 [V] 至40
输出
输出 2个输出
OUT1 = 开关量输出
OUT2 = 开关量输出或诊断输出
输出功能 2 x 常开 / 常闭可选或1 x 常开 / 常闭可选 + 1 x 常闭 （诊断功能）
电流负载 [mA] 250
电压降 [V] < 2
短路保护 脉冲
开关频率 [Hz] ≤ 170
测量/设定范围
测量范围 0...250 bar 0...3625 psi 0...25 MPa
设定范围
开关点, SP 2...250 bar 40...3620 psi 0.2...25.0 MPa
复原点, rP 1...249 bar 20...3600 psi 0.1...24.9 MPa
设定步距 1 bar 20 psi 0.1 MPa
出厂设定 SP1 = 63 bar; rP1 = 58 bar
SP2 = 188 bar; rP2 = 183 bar
精度/偏差
精度/偏差
（测量范围值的%）
开关点精度 < ± 0.5
特征曲线偏差 *） < ± 0.25 （BFSL） / < ± 0.5 （LS）
迟滞 < ± 0.25
重复精度 **） < ± 0.1
长时间稳定性 ***） < ± 0.05
温度系数（TEMPCO） 温度范围内0...80° C （测量范围值的%每10K）
零点的大温度系数 0.2
测量范围值的大温度系数 0.2
反应时间
通电预热时间 [s] 0.3
可编程的延迟时间dS, dr [s] 0; 0.2...50
watchdog集成看门狗电路 是
软件/编程
编程选择 迟滞/窗口功能; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位
接口
IO-Link Device
传递类型 COM2 （38.4 kBaud）
IO-Link revision 1.1
SDCI标准 根据IEC 61131-9 CDV标准
IO-Link Device ID 308 d / 00 01 34 h
外形 无轮廓
SIO模式 是
必需的mater port type A
模拟过程数据 1
二位输出过程数据 2
处理周期小值 [ms] 2.3
环境条件
环境温度 [°C] -20...80 （UB < 32 V） / -20...60 （UB > 32 V）
存储温度 [°C] -40...100
外壳防护等级 IP 67
/测试
EMC电磁兼容 EN 61000-4-2 ESD静电放电: 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated电磁场辐射: 10 V/m
EN 61000-4-4 Burst暂态脉冲: 2 kV
EN 61000-4-5脉冲: 0.5/1 kV
EN 61000-4-6 HF conducted: 10 V
抗冲击 DIN IEC 68-2-27: 50 g （11 ms）
抗震 DIN IEC 68-2-6: 20 g （10...2000 Hz）
MTTF [年] 219
IFM易福门压力传感器现货
机械技术数据
系统接口 G ? I
材料（潮湿部件） 不锈钢（303S22）; 陶瓷; FPM （Viton）
外壳材料 不锈钢（304S15）; 不锈钢 （316S12）; PC （Makrolon）; PBT （Pocan）; PEI; FPM （Viton）
小开关周期 1亿
重量 [kg] 0.263
显示器/操作件
显示 显示单位 3 x LED 绿色
开关状态 2 x LED 黄色
功能显示 4 位数字数码管显示
测量值 4 位数字数码管显示
电气连接
接口 M12接插件; 镀金触点
接线
PN7001 - 接线~打印接线图~
输出功能编程
----------OUT1----------
Hno = 迟滞范围 / 常开
Hnc = 迟滞范围 / 常闭
Fno = 窗口功能 / 常开
Fnc = 窗口功能 / 常闭
----------OUT2----------
Hno = 迟滞范围 / 常开
Hnc = 迟滞范围 / 常闭
Fno = 窗口功能 / 常开
Fnc = 窗口功能 / 常闭
dESI = 诊断功能 （常闭）
注释
注释 ?） 根据EN50178、SELV及PELV标准
*） BFSL = Best Fit Straight Line / LS = 极限值设定
**） 温度浮动 < 10 K
***） 测量范围值的% / 6个月
包装单位 [件] 1
IFM易福门压力传感器现货
PA3020 PE3004 PA3228PF008A PX7021 PN2020 PN7001 PP7022
PA3021 PE3006 PA3521 PF2053 PX7022 PN2021 PN7002 PP7023
PA3022 PE3009 PA3522 PF2054 PX7030 PN2022 PN7003 PN4226
PA3023 PE3020 PA3523 PF2056 PX7032 PN2023 PN7004 PN4227
PA3024 PE3021 PA3524 PF2057 PX7040 PN2024 PN7006 PN5004
PA3026 PE3022 PA6229 PF2058 PX7500 PN2026 PN7007 PN5021
PA3027 PE3023 PA9020 PF2609 PX9983 PN2027 PN7009 PN5022
PA3029 PE3029 PA9021 PF2652 PX9992 PN2028 PN7022 PN5023
PA3060 PE7002 PA9022 PF2653 PX9994 PN2069 PN7023 PN5024
PA3220 PE7003 PA9023 PF2654 PY2018 PN2209 PN7024 PN5026
PA3221 PE7004 PA9024 PF2656 PY2068 PN2220 PN7029 PN5027
PA3222 PE7006 PA9026 PF2657 PY5122 PN2221 PN7060 PN5121
PA3223 PE7009 PA9027 PF2658 PY7000 PN2222 PN7200 PN5122
