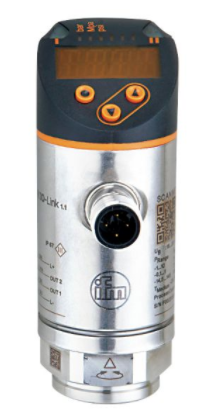

IFM真空压力传感器PN2299简单介绍

IFM真空压力传感器PN2299简单介绍

特点

两个开关输出，其中一个可编程为 IO-Link，另一个可作为模拟输出

红/绿显示，用于明确标识可接受的范围

管路连接可进行旋转，方便进行*的排列

高负载保护，长期稳定性

坚固的设计，适用于严苛的工业环境

产品特征

输出信号 开关信号; 模拟信号; IO-Link; (可配置)

测量范围

-1...1 bar

-1000...1000 mbar

-14.5...14.5 psi

-29.5...29.5 inHg

-402...402 inH2O

-100...100 kPa

系统接口 螺纹连接 1/4" NPT 内螺纹

应用

特殊的性能 镀金触点

测量元件 陶瓷电容式压力测量元件

应用 用于工业应用

介质 液体和气体介质

介质温度 [°C] -25...80

爆破压力*小值

30000 mbar

450 psi

3000 kPa

抗压强度

10000 mbar

145 psi

1000 kPa

耐真空 [mbar] -1000

压力 相对压力; 真空

允许工作压力的*值（用于应用程序符合CRN标准）

20 bar

20000 mbar

290 psi

2000 kPa

电气数据

工作电压 [V] 18...30 DC; (符合EN 50178 SELV/PELV标准)

电流损耗 [mA] < 35

绝缘电阻*小值 [MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

开机延迟时间 [s] 0.3

Watchdog集成看门狗电路 有

的输入/输出

输入和输出数 数字输出数量: 2; 模拟输出数量: 1

输出

输出数量 2

输出信号 开关信号; 模拟信号; IO-Link; (可配置)

电气设计 PNP/NPN

数字输出数量 2

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降*值 [V] 2

开关量输出DC的持续电流负载 [mA] 250

开关频率DC [Hz] < 500

模拟输出数量 1

模拟电流输出 [mA] 4...20; (可调整量程 1:5)

负载*值 [Ω] 500

模拟电压输出 [V] 0...10; (可调整量程 1:5)

负载电阻*小值 [Ω] 2000

短路保护 有

短路保护类型 脉冲

过载保护 有
