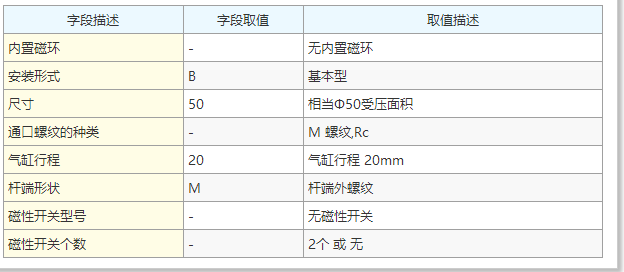

平板式气缸单杆双作用MUB50-20DMZ 日本SMC

平板式气缸单杆双作用MUB50-20DMZ 日本SMC

椭圆形活塞，节省空间可从多方向安装气缸

小型磁性开关可从4个方向安装

磁性开关不凸出安装槽

行程可达300mm

带磁性开关 (MDU系列: MDU, MDUW)

从缸体上的导轨的切断部分，插入自动

将安装螺母（2个）安装到导轨槽中。

2.滑动自动开关安装螺母（2个）并将其设置为自动

大致切换安装位置。 （25毫米或更多应该留下

两个螺母之间的距离。）

3.将自动开关安装支架的凸出部分插入

导轨凹槽的凹入部分。汽车的通孔

开关安装支架应放置在自动开关上

安装螺母。

4.将平垫圈（ø8xø3.3）穿过内六角螺钉

（带弹簧垫圈，M3×0.5×5L）并穿过孔

一个自动开关安装支架，然后轻轻地将其轻轻转到a

自动开关的安装螺母。 （2个地点）

5.放一个圆头菲利普斯螺丝（带弹簧垫圈，M3×0.5×14L）

通过自动开关的通孔（2个位置），然后按下它

向下插入自动开关安装支架上的M3螺纹部分

同时轻轻转动。

6.重新确认检测位置后，拧紧自动开关

安装螺丝以固定自动开关安装支架和螺丝

自动切换。 （M3螺钉的拧紧力矩应为0.5〜0.7

N·米）。.临时固定自动开关和自动开关安装支架

拧紧连接的内六角螺钉

（M2.5×9L）1到2圈。

2.将自动开关安装螺母滑入自动开关安装

轨道，并将其置于粗略估计的设置位置。

3.用六角形固定汽车开关安装支架和螺母

内六角螺栓（M3 x 4L）。

4.检查时移动自动开关安装支架

检测自动开关的位置，并用其固定牢固

内六角头螺钉。

注1）拧紧内六角螺栓的扭矩

（M2.5×9L）为0.2〜0.3N·m。

注2）拧紧内六角螺栓的扭矩

（M3×4L）为0.5〜0.7N·m。
