先导式止回阀 HGL

带手控装置的关断阀。

• 阀功能：可解锁的止回功能

• 可气动解锁

• 带外螺纹，可旋入

• 先导气源接口：M5、G1/8、G1/4、G3/8、QS-4

• 可使用独立附件手控排气

先导式止回阀 HGL

带手控装置的关断阀。

• 阀功能：可解锁的止回功能

• 可气动解锁

• 带外螺纹，可旋入

• 先导气源接口：M5、G1/8、G1/4、G3/8、QS-4

• 可使用独立附件手控排气

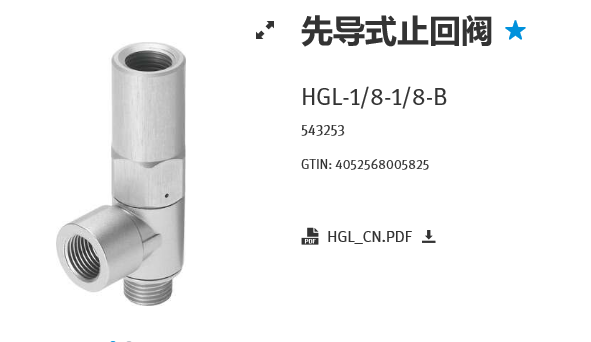

先导式止回阀

HGL-1/8-1/8-B

• 短型号代码

• HGL


• 阀功能

• 先导单向功能


• 气接口，气口 1

• G1/8


• 气接口，气口 2

• G1/8


• 先导气口 21

• G1/8


• 驱动方式

• 气动


• 安装方式

• 拧入
                                                                         通过外螺纹


• 工作压力

• 0.05 MPa ...                                                                                             1 MPa


• 工作压力

• 0.5 bar ...                                                                                             10 bar


• 先导压力 Mpa

• 0.2 MPa ...                                                                                             1 MPa


• 先导压力

• 2 bar ...                                                                                             10 bar


• 先导压力 psi

• 29 psi ...                                                                                             145 psi


• 环境温度

• -10 °C ...                                                                                             60 °C


• 工作介质

• 压缩空气，符合 ISO 8573-1:2010 [7:4:4]


• 海事分类

• 参见证书


• 安装位置

• 可选


• 符号

• 00991456


• 标准流量 1->2 (6-0)

• 430 l/min


• 标准标称流量 1->2 (6-5)

• 300 l/min


• 工作和先导介质说明

• 可用润滑介质工作（之后须一直润滑介质工作）


• 耐腐蚀等级 CRC

• 2 - 中等耐腐蚀能力


• 储存温度

• -10 °C ...                                                                                             60 °C


• 介质温度

• -10 °C ...                                                                                             60 °C


• 先导介质

• 压缩空气，符合 ISO 8573-1:2010 [7:4:4]


• 标称扭矩

• 3.5 Nm


• 标称紧固扭矩公差

• ± 10%


• 产品重量

• 26.2 g


• 材料说明

• 不含铜和聚四氟乙烯
  RoHS 合规


• 密封件材料

• NBR


• 中空螺栓材料

• 精制铝合金
                                                                         阳极氧化处理


• 释放环材料

• POM


• 止回套管材料

• NBR


• 摆动接头材料

• 压铸锌
