IFM光电液位传感器的使用
来源：上海乾拓贸易有限公司
发布时间：2021-07-28 17:20:04

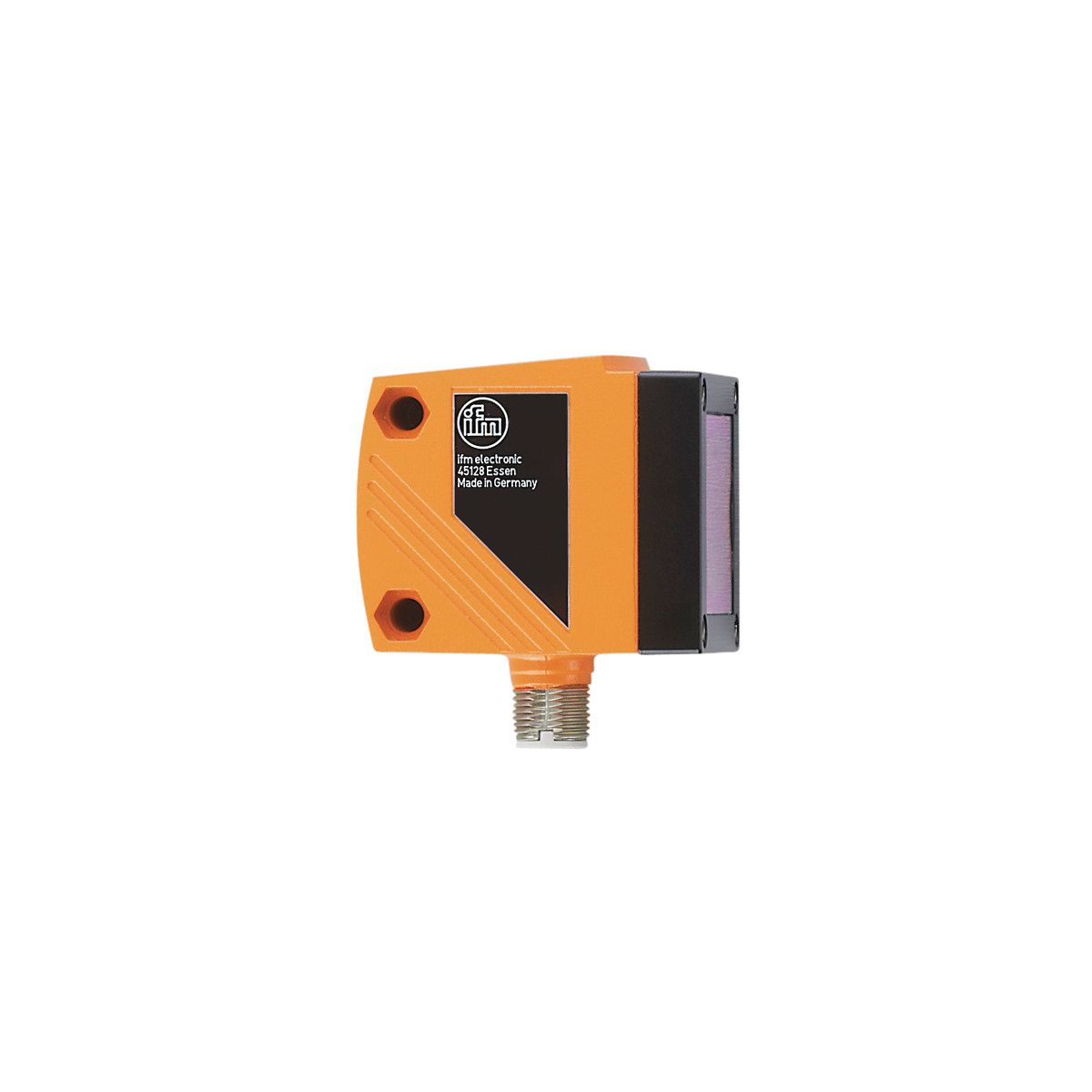

光电液位传感器
O1D300
O1DLF3KG/IO-LINK
可靠的光学距离测量，量程*可达 9.8 m
可调整的测量范围和窗口功能
2 个开关输出；可将其中一个编程为模拟输出
组件种类众多，可快速安装和准确微调
极高的
| 产品特征 | |
|---|---|
| 测量范围 [m] | 0.2...10; (白纸 200 x 200 mm 90 %反射) |
| 通信接口 | IO-Link |
| 激光防护等级 | 2 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 59 x 42 x 52 |
| 电气数据 | |
| 工作电压 [V] | 18...30 DC; (符合cULus - Class 2标准) |
| 电流损耗 [mA] | < 150 |
| 防护等级 | III |
| 反相保护 | 有 |
| 使用寿命 [h] | 50000 |
| 的输入/输出 | |
| 输入和输出数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 输出 | |
| 输出数量 | 2 |
| 电气设计 | PNP |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可选) |
| 每个输出*电流负载 [mA] | 200 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (IEC 61131-2) |
| 负载*值 [Ω] | 250 |
| 模拟电压输出 [V] | 0...10; (IEC 61131-2) |
| 负载电阻*小值 [Ω] | 5000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 | |
| 光斑宽度*值 [mm] | 15 |
| 光斑高度*值 [mm] | 15 |
| 光点尺寸参考 | 10 m |
| 背景消隐 [m] | 10...100 |
| 测量/设定范围 | |
| 测量范围 [m] | 0.2...10; (白纸 200 x 200 mm 90 %反射) |
| 测量频率 [Hz] | 1...33 |
| 接口 | |
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 2 |
| 二位输出过程数据 | 2 |
| 处理周期*小值 [ms] | 6 |
| 支持的DeviceID | 运行方式DeviceID默认813 |
| 工作条件 | |
| 环境温度 [°C] | -10...60 |
| 外壳防护等级 | IP 67 |
| /测试 | |
| EMC电磁兼容 | EN 60947-5-2 |
| 激光防护等级 | 2 |
| 激光保护注意事项 | 注意:激光功率:<= 4,0 mW波长:650 nm脉冲:1,3 ns请不要直视光束。请避免和激光接触。激光等级:2EN / IEC60825-1:2007EN / IEC60825-1:2014符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| MTTF [年] | 107 |
| 机械技术数据 | |
| 重量 [g] | 325.5 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 59 x 42 x 52 |
| 原材料 | 外壳: 模压铸锌; 前面透镜: 玻璃; LED窗口: PC |
| 透镜校准 | 侧面的镜组 |
| 显示器/操作件 | |
| 显示 | 开关状态2 x LED, 黄色操作LED, 绿色距离, 编程字母数字显示, 4位数字 |
| 附件 | |
| 附件(可选) | 保护盖, E21133 |
| 注释 | |
| 注释 | 按照cULus工作电压"电源级2" |
| 包装单位 | 1 件 |
| 电气连接 | |
| 接口 | 接插件: 1 x M12 |
| 其他数据 | |
| 参数设定范围出厂设定Unicm, m, inchcmOU1Hno, Hnc, Fno, FncHnoSP1 [cm]20.0...999.5100.0rP1 [cm]20.0...999.580.0OU2Hno, Hnc, Fno, Fnc, I, UISP2 [cm]20.0...999.5200.0rP2 [cm]20.0...999.5180.0ASP [cm]20.0...999.50AEP [cm]20.0...999.5979.5dr1 [s]0...0.1...50dr2 [s]0...0.1...50FOU1ON ; OFFOFFFOU2ON ; OFFOFFdFO [s]0...0.1...50EMP [cm]20.0...999.520.0cMEd [cm]20.0...999.5-dISON ; OFFONmEAn [s]OFF ; 1...60OFFrATE [Hz]1...3315 | |
| 重复精度/度 | |
| 测量值的重复精度度白色(90 %反射)灰色(18 %反射)白色(90 %反射)灰色(18 %反射)20.0...100.0 cm± 0.45 cm± 0.6 cm± 1.5 cm± 1.6 cm100.0...200.0 cm± 0.5 cm± 0.8 cm± 1.5 cm± 1.8 cm200.0...400.0 cm± 1.6 cm± 1.9 cm± 2.5 cm± 3.0 cm400.0...600.0 cm± 2.4 cm± 3.3 cm± 3.5 cm± 4.5 cm600.0...1000.0 cm± 5.0 cm± 6.5 cm | |
| 测量频率15Hz物体的外部光线< 40 klx | |
| 重复精度/度 | |
| 测量值的重复精度度白色(90 %反射)灰色(18 %反射)白色(90 %反射)灰色(18 %反射)20.0...200.0 cm± 1.4 cm± 1.4 cm± 2.4 cm± 2.4 cm200.0...400.0 cm± 2.5 cm± 3.0 cm± 3.5 cm± 4.0 cm400.0...600.0 cm± 3.1 cm± 4.5 cm± 4.1 cm± 5.5 cm600.0...1000.0 cm± 6.0 cm± 7.0 cm | |
| 测量频率15Hz物体的外部光线40...100 klx | |
| 重复精度/度 | |
| 测量值的重复精度度白色(90 %反射)灰色(18 %反射)白色(90 %反射)灰色(18 %反射)20.0...100.0 cm± 0.4 cm± 0.45 cm± 1.4 cm± 1.5 cm100.0...200.0 cm± 0.45 cm± 0.6 cm± 1.5 cm± 1.6 cm200.0...400.0 cm± 1.35 cm± 1.4 cm± 2.3 cm± 2.4 cm400.0...600.0 cm± 1.9 cm± 2.1 cm± 2.9 cm± 3.1 cm600.0...1000.0 cm± 3.7 cm± 4.7 cm | |
| 测量频率1 Hz物体的外部光线< 40 klx | |
| 重复精度/度 | |
| 测量值的重复精度度白色(90 %反射)灰色(18 %反射)白色(90 %反射)灰色(18 %反射)20.0...200.0 cm± 1.0 cm± 1.0 cm± 2.0 cm± 2.0 cm200.0...400.0 cm± 1.8 cm± 1.9 cm± 2.8 cm± 2.9 cm400.0...600.0 cm± 2.3 cm± 2.7 cm± 3.3 cm± 3.7 cm600.0...1000.0 cm± 3.8 cm± 4.8 cm | |
| 测量频率1 Hz物体的外部光线40...100 klx黑色物体的检测距离(6 %反射)<= 4000 mm数值用于恒定的环境条件23 °C / 960 hPa*小的启动时间(分钟)10 | |
