PD2301D80-AAFQ万福乐放大器手册

PD2301D80-AAFQ万福乐放大器手册

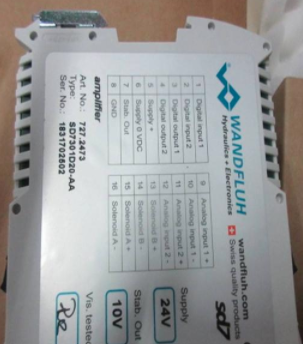

Wandfluh放大器/数字放大器SD7系列 规格信息：

防护等级：IP 30符合EN 60 529

电源电压：24 VDC或12 VDC

电压范围：�6�124 VDC 21 30 V

残余纹波<10％

丝：低

分辨率：10-Bit

输入电阻：电压输入> 18 k！当前输入的负载= 250！

稳定输出：10 VDC（24 VDC）

电压：8 VDC（12 VDC）max.负载30 mA

电磁线圈电流：

电流Imin：可调0 950 mA，出厂设置150 mA

 电流Imax：可调Imin 1,8 A（24 VDC）

频率可调20 500 Hz，出厂设置为100 Hz

    电平可调0 400 mA，出厂设置100 mA

温度漂移<1 % at "T = 40 °C

数字输入切换阈值高6 30 VDC

       开关阈值低0 1 VDC

万福乐数字放大器选用指南

说明:输出端采用非线形式，可适配各类接插标准如DINEN1753-803/ISO4400，AMP Junnior Timer,或Deustsch DT04-2P.输入及输出端电缆与壳体整体封装，防护等级为IP67，适用于12VDC或24VDC等不同电压等级的设备，根据需求，此款放大器可直接安装在电磁铁上。|

 功能:放大器可提供一路脉宽调制输出，电磁输出可根据要求设置为开关量电磁控制，控制面板支持参数设定及状态显示功能，通过参数设置软件PSAO建立放大器与PC机通讯，实现参数设定及监控等功能。

高精度集成运算放大器是指那些失调电压小，温度漂移非常小，以及增益、共模抑制比非常高的运算放大器。这类运算放大器的噪声也比较小。其中单片高精度集成运算放大器的失调电压可小到几微伏，温度漂移小到几十微伏每摄氏度。

高速型集成运算放大器

高速型集成运算放大器的输出电压转换速率很大，有的可达2~3kV/μS。

折叠高输入阻抗集成运算放大器

高输入阻抗集成运算放大器的输入阻抗十分大，输入电流非常小。这类运算放大器的输入级往往采用MOS管。

折叠低功耗集成运算放大器

低功耗集成运算放大器工作时的电流非常小，电源电压也很低，整个运算放大器的功耗仅为几十微瓦。这类集成运算放大器多用于便携式电子产品中。

万福乐的放大器型号

ED1102D200CA,

ED1202D200CA,

ED1322D200BA,

ED1122D200CA,

ED1222D200CA,

ED1322D200CA,

ED1302D200CA,

ED1122D200AA,

ED1222D200AA,

ED1322D200AA,

ED1122D200BA,

ED1222D200BA,
