ARS1000

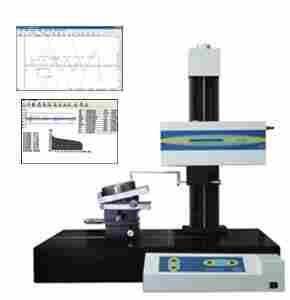

ARS1000粗糙度轮廓仪概述

ARS1000轮廓粗糙度测试仪是二合为一的精密测量仪器，广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业；可测量各种精密机械零件的粗糙度和轮廓形状参数。同国外进口仪器性能相比，各方面指标已达到国际标准。

用拟合法可评定半径、角度处理，圆处理，点线处理，两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、槽深，槽宽，沟边距，沟心距垂直距离、水平距离、台阶等形状参数。

ARS1000粗糙度轮廓仪功能特点

• 仪器符合*标准：

1. GB/T3505-2000, GB/T6062-2001, GB/T10610-1998

• 符合国际标准：

1. ISO5436, ISO11562,ISO4287

• 仪器驱动箱提供了行程为100、120、150毫米不同规格的高精度直线基准导轨，

• 传感器沿导轨作直线运动，位移量采用精密光栅位移传感器进行数据采集。

• 从而建立X坐标测量单位，在Z轴方向采用从10 mm至20mm两种规格差动式电感传感器，

• 驱动箱可通过水平调节钮作±10度的水平调整，

• 并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动，

• 对于采样形状可以任意按比例放大，仪器带有电脑及测量软件，

• 在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富，精度高，稳定性好，

• 并方便打印输出和文件保存。

ARS1000粗糙度轮廓仪技术参数

• 测量参数：

1. Ra,Rz,Rt,Rq,RS,RSm,Rp,Rv,Rmax,D,Pt,Lr,Ln,RSk,

2. RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,Rt4,Rt5等，Rmr(Tp)曲线

• 粗糙度轮廓图形放大倍率：

1. 10，20，50，100，200，500，1000，2000，5000，

2. 10000，20000，50000，100000，200000，500000或自动

• 粗糙度测量范围：Ra 0.01–10 µm以上

• 取样长度L：0.08 ,0.25, 0.8, 2.5,8 mm或任意设定

• 评定长度Ln：1L, 2L, 3L, 4L, 5L可任选

• 仪器评定取样：100000点

• 分辨率：0.001µm

• 示值误差：± 5 %

• 测量重复性：± 3 %

• 测量工件*高度：370mm

• 传感器可测：平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度

• 天然金刚石触针：

1. 标准型：高度＜12mm

2. 小孔型：5mm

3. 触针半径：2µm

4. 触针静态压力：0.004N

• 驱动箱的滑行速度：2mm/sec

• 驱动箱升降形式：自动升降 Auto

• 移动速度：0.5 mm/sec，1mm/sec

• 线性区：垂向640 um

• 台阶和Pt测量范围：1mm

• 轴向测量范围：100mm

• 轮廓图形：直接轮廓，滤波轮廓

• 轮廓图形的X、Y放大比：自动选定

• 滤波器：ISO 2CR  高斯滤波

• 小孔测量范围：≥ Ø5 mm

• X-Y工作台：

1. 旋转角度：±10˚

2. 摆动范围：±10˚

3. X-Y移动范围：15 mm

• 轴承内外圈尺寸：

1. 内圈*外径：350mm

2. 厚度：160mm

3. 外圈*小孔径：15mm

• 轮廓测量范围：X：100mm  Z：10mm

• 形状测量功能：

1. 要素：点、线、顶、谷、交点、接点、中线

2. 分析：坐标差、距离、角度、半径、轮廓度等

• 传感器量程：1mm(粗糙度)， 10mm（轮廓）

• 范围与分辨率之比：65,536:1

• 形状图形放大倍率：

1. 1，2，3，4，5，10，20，50，100，120，

2. 0，350，400，450，500

• 半径误差：0.1%-1.0%

• 轴向测量范围：100mm

• 采样速度：0.5mm/秒，1mm/秒

• 移动速度：2mm/秒

• 上下左右移动范围：X：100mm   Z:370mm

• 触针长度：18mm和6.5mm

• 触针针尖半径：10μm

• 触针针尖角度：长针11度，短针30度

• 测力：0.01-0.02N

• 打印纸规格：A4纸

• 操作系统：Win98/2000/XP

• 仪器电源：220 VAC ±10%, 50Hz

• 大理石工作台尺寸：700mm×400mm×100mm

• 仪器毛重：110 Kg

ARS1000粗糙度轮廓仪配置

• 轮廓粗糙度仪主机

• 控制器

• 驱动装置

• 支柱及大理石底座部

• 可调工作台

• 角度调整工作台

• V型台

• 夹具

• 传感器

• 标准型触针

• 小孔型触针

• 轮廓触针

• 粗糙度样板

• 轮廓标准球

• 计算机打印机

• 使用说明书

ARS1000粗糙度轮廓仪购件

• 可选测量工件*高度：500mm
