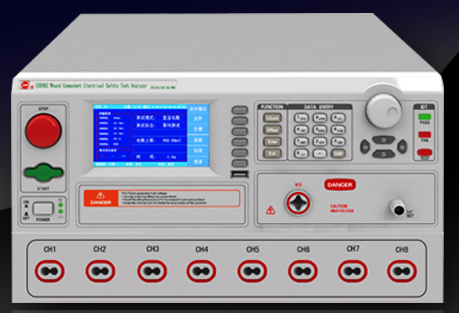

绕线元件电气安规综合分析仪CS9982
绕线元件电气安规综合分析仪 的详细介绍
绕线元件电气安规综合分析仪CS9982
CS9982集交流耐压、直流耐压、绝缘电阻、直流低电阻、8路扫描器于一体的线圈类产品安规测试仪；可对马达、变压器、电热丝、电磁阀等相关线圈类产品进行安规测试。根据设定的参数，可自动计算出Δ型/Y型三相电机的相电阻。8通道输出可一次完成多个产品的测试，大大节省测试时间及人工成本。
◆直流低电阻可选择两线或四线方式进行测试
◆直流电阻平衡判定，三相绕线马达的直流电阻不平衡时，极易导致旋转不平衡，长期使用后会造成品质**，CS9982可将绕组的*大值与*小值相减，若没有过设定值则是良品，否则**品
◆根据设定的参数，可自动计算出Δ型/Y型三相电机的相电阻耐压测试，具有ARC判定功能，能判定出线圈层间是否短路
◆高压测试具有GFI保护功能，在操作人员以外触电的情况下，GFI动能会立即切断测试仪的高压输出，保护人员**
◆具有**防电墙功能，能自动检测输入电源是否正确
◆具有自动稳压功能，不会因外接负载的不同而使输出电压变化，在测试时，测试仪自动调整输出电压到设定值
◆直流耐压及绝缘电阻测试完成后，测试仪能在0.2S内快速放电
◆输出电压具有欠压报警功能，如果输出电压异常，测试仪会给出报警信号
| 型号 | CS9982 | |||
| ACW | 输出电压 | 范围 | 0.050kV～5.000kV | |
| 精度 | ±（2％读值+5V） | |||
| 分辨率 | 1V | |||
| *大输出功率 | 100VA（5.000kV/20mA） | |||
| *大额定电流 | 20mA | |||
| 下限电流范围 | 0～20mA，0=不判断下限 | |||
| 电流档位 | 200μA 、2mA、20mA | |||
| 输出波形 | 正弦波 | |||
| 输出波形失真度 | ≤5%（空载或纯阻性负载） | |||
| 波峰因数 | 1.3～1.5 | |||
| 输出信号类型 | 线性功放驱动输出 | |||
| 电压上升时间 | 0.0s，0.3s～999.9s，0=电压上升时间关 | |||
| 测试时间 | 0.0s，0.3s～999.9s，0=连续测试 | |||
| 电压下降时间 | 0.0s，0.3s～999.9s，0=电压下降时间关 | |||
| 间隔时间 | 0.0s～999.9s，0=间隔时间关 | |||
| 电弧侦测 | 0~9，0为关 | |||
| | 输出电压 | 范围 | 0.050kV～5.000kV | |
| 精度 | ±（2％读值+5V） | |||
| 分辨率 | 1V | |||
| *大输出功率 | 50W（5.000kV/10mA） | |||
| *大额定电流 | 10mA | |||
| 下限电流范围 | 0～10mA，0=不判断下限 | |||
| 纹波系数 | ≤5%（5kV/10mA） | |||
| 放电时间 | ≤200ms | |||
| 电压上升时间 | 0.0s，0.3s～999.9s 0=电压上升时间关 | |||
| 测试时间 | 0.0s，0.3s～999.9s 0=连续测试 | |||
| 电压下降时间 | 0.0s，0.3s～999.9s 0=电压下降时间关 | |||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |||
| 延时时间 | 0.0s～999.9s 0=延时时间关 | |||
| 输出电压模式 | N模式、G模式 | |||
| IR | 输出电压 | 范围 | 0.100kV～1.000kV | |
| 精度 | ±（2％读值+5V） | |||
| 分辨率 | 1V | |||
| *大上限设定值 | 10.00GΩ | |||
| *大下限设定值 | 9.999GΩ | |||
| *小下限设定值 | 1MΩ | |||
| 电压上升时间 | 0.0s，0.3s～999.9s 0=电压上升时间关 | |||
| 测试时间 | 0.0s，0.3s～999.9s 0=连续测试 | |||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |||
| 自动切换档位 | 可设置为开、关 | |||
| 放电时间 | ≤200ms | |||
| DCR | 范围 | 2mΩ～2kΩ | ||
| 精度 | ±1％ | |||
| 测试速度 | 可设置为快速、中速、慢速 | |||
| 测试时间 | 0.0s，0.3s～999.9s 0=连续测试 | |||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |||
| 自动切换档位 | 可设置为开、关 | |||
