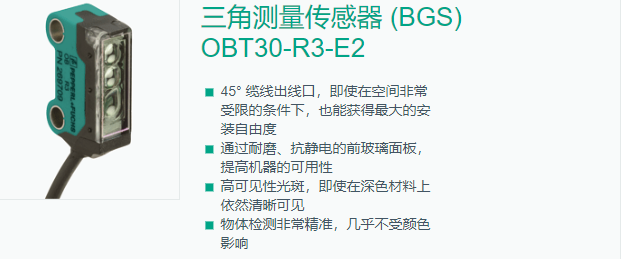

三角测量传感器 (BGS) OBT30-R3-E2
45° 缆线出线口，即使在空间非常受限的条件下，也能获得*的安装自由度
通过耐磨、抗静电的前玻璃面板，提高机器的可用性
高可见性光斑，即使在深色材料上依然清晰可见
物体检测非常*，几乎不受颜色影响
产品阐述
带背景抑制功能的三角测量型光电传感器，适合标准应用，微型设计，30 mm 检测范围，红光，亮通，PNP 输出，固定缆线
通用规格
检测距离 1 ... 30 mm
参考目标 标准白色平板，100 mm x 100 mm
光源 LED
光源类型 调制可见红光 ， 630 nm
黑/白差 (6 %/90 %) < 7 % 当 30 mm
角度偏差 大约 2 °
光点直径 大约 2 mm 相距 30 mm
发散角 大约 2 °
光学端面 向前直射
环境光限制 EN 60947-5-2 : 30000 Lux
功能性安全相关参数
MTTFd 800 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED：通电 闪烁： 短路/过载指示
功能指示灯 黄色 LED 亮起： 检测到物体时亮起
电气技术规格
工作电压 10 ... 30 V DC ， 2 级
空载电流 < 10 mA
防护等级 III
输出
开关类型 常开触点
信号输出 1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压 * 30 V DC
开关电流 * 50 mA ， 阻抗负载
电压降 ≤ 1,5 V DC
开关频率 大约 800 Hz
响应时间 600 µs
