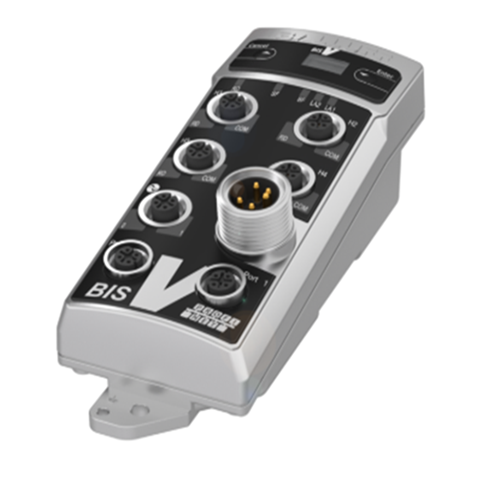

传感器/执行器集线器BNI IOL-302-002-K006工作原理

传感器/执行器集线器BNI IOL-302-002-K006工作原理

接口IO-Link 1.1
工作电压Ub18~30.2 VDC
接口 (COM 1)M12x1-公头, 4-针, A-编码
接口插槽8x M12x1-母头, 5-针, A-编码
数字输入端16x PNP，3型
数字输出端16x PNP
可配置输入/输出端是
扩展端口是
电流US，传感器4 A
电流UA，执行器4 A
开关电流16x 350 mA
外壳材料PA, 透明
尺寸50 x 30.8 x 115 mm
环境温度-20...55 °C
防护等级IP67, 已拧紧螺栓的状态
传输率COM2 (38.4 kBaud)
过程数据周期，*小3.5 ms
过程数据输入2 Byte
过程数据输出2 Byte
功能安全性 MTTF (40 °C) 58.5 a 接口 IO-Link版本 1.1 传输率 COM2 (38.4 kBaud) 循环时间，*小 3.5 ms 扩展端口 是接口 IO-Link 1.1 数字输入端 16x PNP，3型数字输出端 16x PNP 过程数据周期，*小 3.5 ms 过程数据输入 2 Byte 过程数据输出 2 Byte 显示 / 运行开关功能显示 LED黄色显示，IO-Link通信 LED绿色显示，传感器供电US LED绿色显示，执行器供电UA LED绿色显示，模块供电 LED绿色机械参数尺寸 50 x 30.8 x 115 mm 接地带固定件 M5带弹簧垫片的螺栓紧固 3孔螺栓固定材质外壳屏蔽 否外壳材料 PA, 透明密封环材料 FKM 75 环境条件存储温度 -25...70 °C 环境温度 -20...55 °C 防护等级 IP67, 已拧紧螺栓的状态电气参数 IO-Link功能 设备 IO-Link端口，数量 1 可配置输入/输出端 是工作电压Ub 18~30.2 VDC 开关电流 16x 350 mA 电流UA，执行器 4 A 电流US，传感器 4 A 无负载的*电流消耗 65 mA 测量工作电压Ue DC 24 V 电气连接接口 (COM 1) M12x1-公头, 4-针, A-编码接口插槽 8x M12x1-母头, 5-针, A-编码触点，表面防护 镀镍2 µm/镀金0.4 µm通用性参数供货范围 标牌 (12x) 盲塞M12 (4x) 简要说明形状 两行许可/一致性 CE EAC WEEE cULus
